Paso 1: Ideación, prototipado y diseño CAD
Ideación

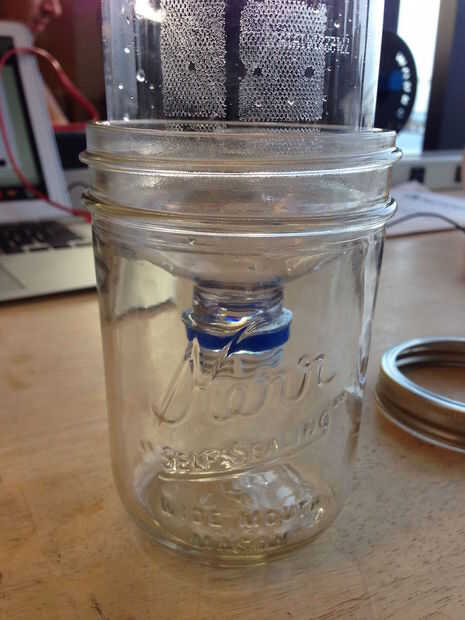

Vamos a empezar este proyecto ideas con nuestras manos! Me dirigí hasta la cocina para tomar un tarro de masón y botella de agua, pero puede crear este proyecto con otros envases de agua que tiene alrededor. El objetivo fue diseñar un envase simple que permite el agua y los nutrientes a fluir a través de las raíces de la planta y recoge luego sobra agua y los nutrientes para ser reutilizado.
CAD con fusión 360

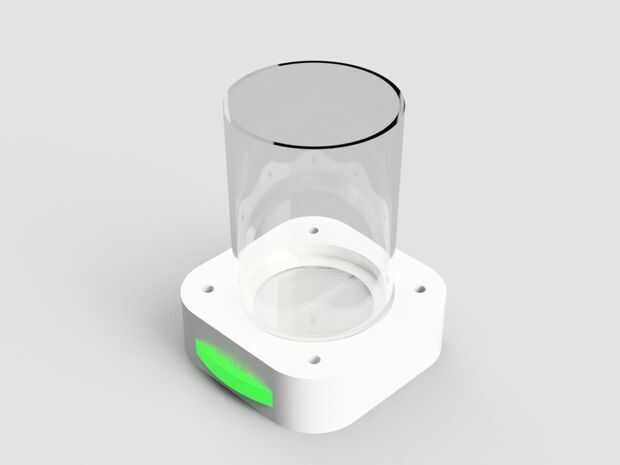

En primer lugar, si usted nunca ha usado CAD antes altamente recomendable que iniciar con Autodesk 360 de fusión. Su una herramienta increíble para principiantes que también tiene algunos seriamente capacidades avanzadas para cuando usted convertirse en un Jedi de CAD. Para nuestros propósitos hacer un CAD básico modelo nos ayuda a visualizar nuestro producto final y empezar a pensar sobre la fabricación y montaje. Nuestro objetivo aquí es hacer archivos DXF que pueden enviarse a un cortador del laser. Si te gusta la forma de Erbbie me he conectado mis archivos DXF, si no diseñar su propia!

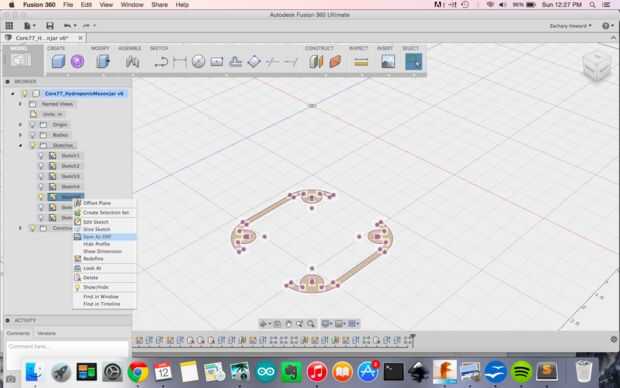

** Pro punta ** si usted decide diseñar su propia, y te recomiendo que pruebes el truco a hacer archivos DXF de fusión 360 es haga clic derecho sobre el dibujo (como la foto de arriba) y haga clic en "Guardar como DXF".

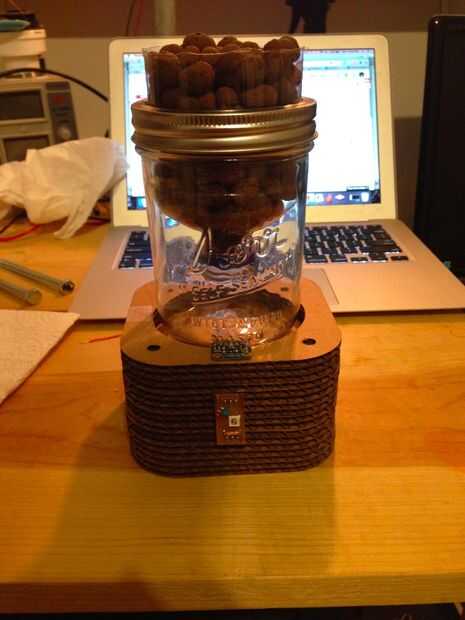

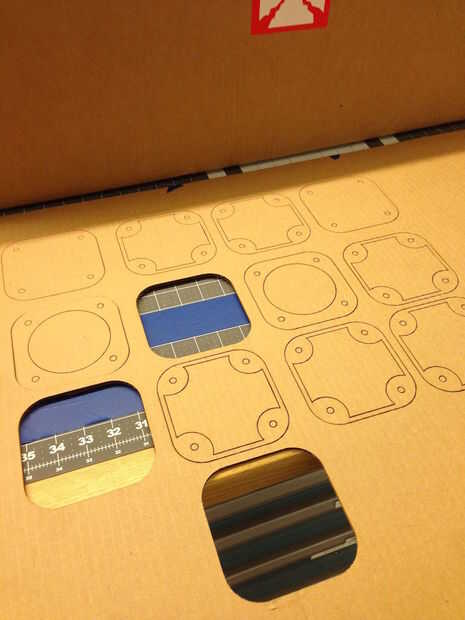

Prototipo del corte del laser
Utilizando la herramienta de corte de láser de Epilog en Autodesk muelle 9 hace el trabajo rápido estupendo de la cartulina 1/8" utilizado aquí para prototipos. Ser consciente de la configuración de potencia, velocidad y frecuencia de cortadores de láser, consulte su manual del usuario o el sitio web de empresas para la configuración recomendada. Utilizando la configuración incorrecta es un peligro de incendio, por favor por favor por favor, tenga cuidado!
