Paso 2: Conexión electrónica
Ahora es el momento para hacer el cerebro de Erbbie! Ir agarrar un Arduinoy un café porque esta parte va a requerir un foco!
Sensores de

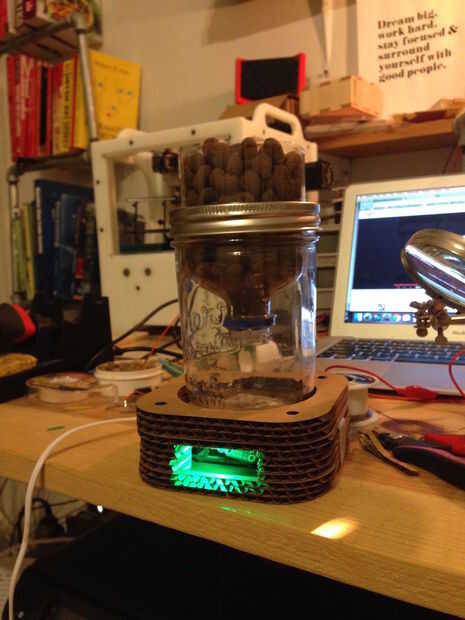

Erbbie se comunica a través de cambios de color les recomiendo y utiliza un PCB de Adafruit Neopixel Mini, es super fácil de soldar y ya tiene todas las resistencias y condensadores conectados. Para el sensor de luz usé el Adafruit TDL2561. No es fácil soldar la TDL2561 sólo Adafruit ha proporcionado una biblioteca impresionante de arduino y ejemplos hacer un broche de presión de codificación.
De soldadura
Si no sabes soldar no tengas miedo, hay algunos otros Instructables gran, e incluso a un grupo dedicado al arte (.. .y la ciencia) de aprender a soldar.
Cómo soldar por NoahW
Cómo grupo de soldadura

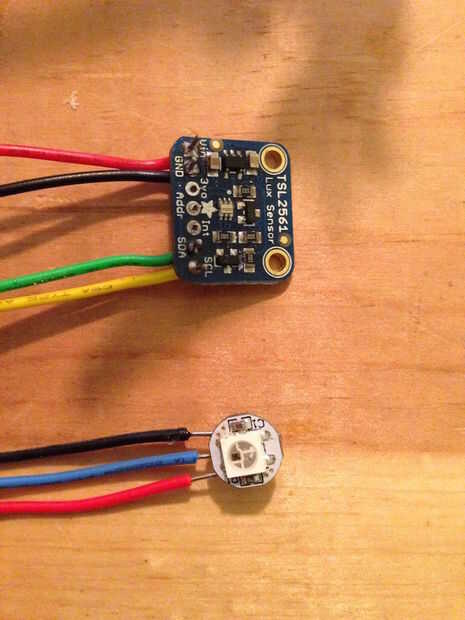

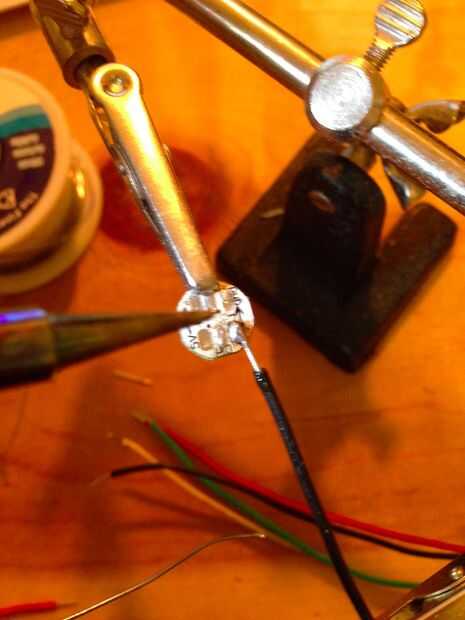

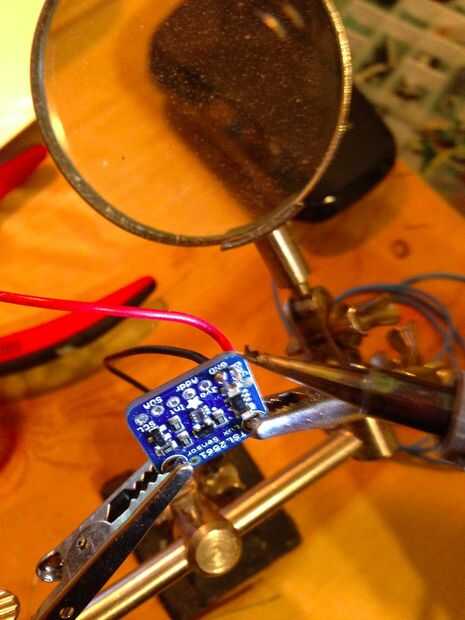

Ahora que eres hasta agarrar velocidad su soldador, algunos cables y soldadura. En las fotos de arriba estoy utilizando plug muy genérico en Cautín, no tiene que lujo. Soldar 3 cables, puntos de bonificación para los de la codificación policromáticaen su NeoPixel y 4 cables en su Sensor de luz como se muestra arriba.

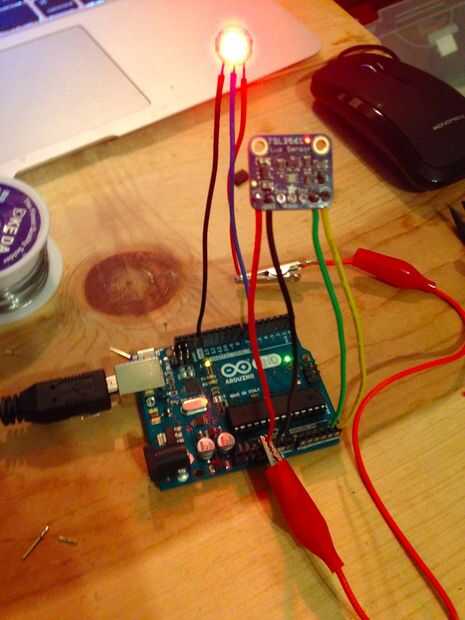

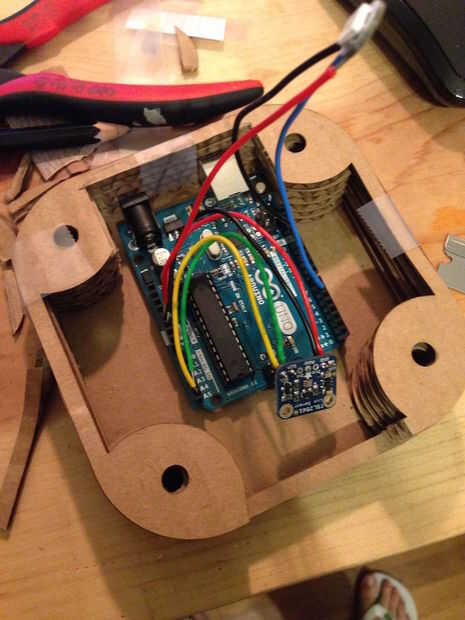

Cableado
El NeoPixel y sensor de luz se alimentan de + 5V, observe la pinza de cocodrilo rojo conectar ambos cables rojos. Una vez validamos nuestras obras de código tienes que volver atrás y soldar dos cables entre sí y conectarlos en los + 5V que sale de la Arduino. Conecte dos cables de tierra negro a tierra (etiquetado GND de Arduino). Enchufe ahora el medio cable del LED, reciben el nombre de datos en (DIN), al Pin 6. Esto se puede poner en otro pin si eliges pero tendrás que actualizar el código proporcionado para el Arduino que pin debe utilizar para comunicarse con su LED. Por último, enchufe el sus finales dos cables desde el Sensor de luz analógico Pin 4 y 5 que son los fijos puertos I2C Arduino. Adafruit tiene un gran TSL2561 cableado y tutorial si todavía tiene alguna pregunta o quieres saber más.
Codificación de
Casi ahí! Yo he conectado mi código de Arduino Uno, estás más que Bienvenido a usar. Es esencialmente una compilación de los archivos de ejemplo de todos los sensores conectados. Nota: usted necesitará las bibliotecas TSL2561 Library y Adafruit Neopixel! Aquí hay un enlace para la biblioteca de Neopixel y guía de configuración y semejantemente aquí es el enlace para el sensor de luz. Si no sabes subir las bibliotecas a tu Arduino por favor revise este estupendo tutorial de audreyobscura de Instructable "Importar biblioteca un del código a Arduino"
