Errático tablero de instrumentos en los coches del GM (4 / 6 paso)

Paso 4: Postes y zócalos

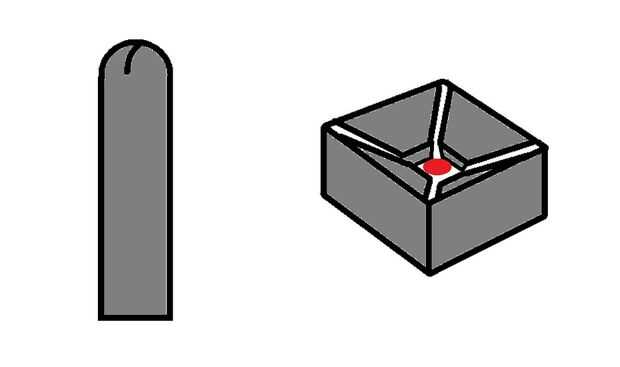

La parte izquierda de la gráfica es un dibujo de un post de la parte posterior de los motores que impulsan las agujas en los calibradores del racimo del instrumento. La parte derecha del gráfico muestra la toma de metal en el cual se desliza cada post. Estos zócalos están montados sobre la placa de circuito. La toma de corriente se muestra invertida, o boca abajo. El círculo rojo marca el agujero a través del cual el post se desliza para conectar los postes a la placa de circuito.

Cada motor tiene cuatro puestos. Algunos posts no se utilizan, así que un par de los indicadores tiene sólo tres, no cuatro, tomas de corriente en el circuito.

Un poco más de resistencia provoca un circuito de pobres en el racimo del instrumento, y provoca diversos problemas con los medidores. Primavera las conexiones de trabajo del metal pelado bien cuando son nuevos, pero el tiempo significa oxidación (corrosión) que aún no sean visible para el ojo. Sin embargo, es suficiente añadir resistencia eléctrica que puede causar problemas en circuitos electrónicos. En la investigación de problemas de clúster de instrumento encontré un número de causas posibles, incluyendo un cambio en la cantidad de resistencia eléctrica en un circuito.
