ESC de programación de Arduino (Hobbyking ESC) (2 / 4 paso)

Paso 2: Conexión con Arduino

Lo probé con un arduino uno R3. Creo que también es posible con un ejemplo arduino Duemilanove o Mega.

Primero tienes que conectar el ESC lipo o NiMH. Cuando han hecho de conectar el ESC como tal:

* Negro a GND
* Blanco/amarillo al PIN 9

Porque ha conectado la ESC a la batería, el ESC se pone bajo tensión. Es por ello es importante, que no conectas el cable rojo a su puerto de 5v, porque podría destruir puerto USB de su computadora.

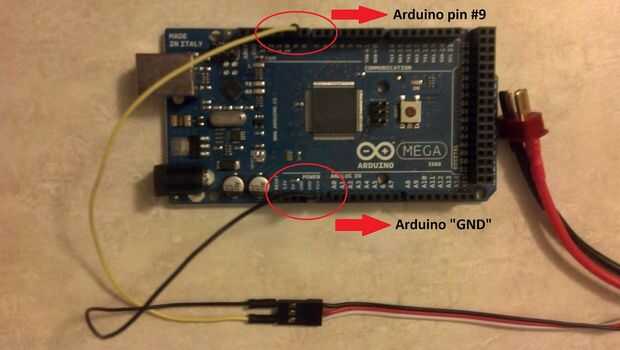

En esta foto puedes ver la correcta conexión entre el ESC y Arduino (Mega).

Fuente imagen: http://1.bp.blogspot.com/-eqDaRgO5FjU/T9U3avwT2-I/AAAAAAAAALE/-8pj4qD12Q0/s1600/Figure2_2_edit.jpg
