¿ESC quemado? ¿Cómo revivir un muerto ESC? (1 / 3 paso)

Paso 1: Buscar en el interior de la ESC

* Bien, lo siento, he olvidado tomar la foto real, por lo que las imágenes se muestran en esta página es ESC tomado sobre internet, que es exactamente la misma que la mía uno.

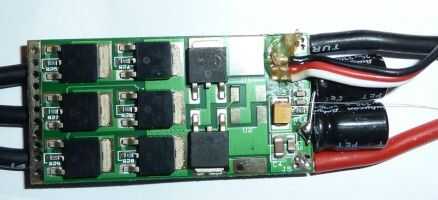

Como se puede ver, hay matrices de MOSFET mitad-puente H con NMOS instalado. El NMOS son muertos, asesinados por la conexión de polaridad inversa. No usé toma adecuada para alimentación por vez última, así que asegúrese de que utilizar zócalo para evitar que tales cosas suceden!

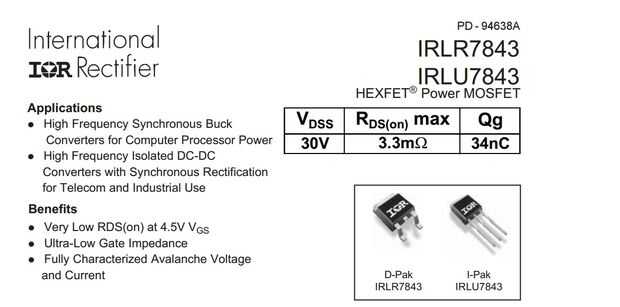

Al punto, suponiendo que sabes lo que es MOSFET, el transistor es LR7843 MOSFET de canal N, con 3.3mOhm en resistencia (Rds en) como se muestra en la hoja de datos. Simplemente hablando, MOSFET es un transistor como BJT, pero es controlado por voltaje. Bien, teniendo en cuenta pérdida de energía, si mi outrunner dibuja 30A continuamente, la pérdida de energía como calor para cada MOSFET será (30 * 30) * 0.0033 = 2.97 vatios, por lo que 6 MOSFET disipará 17.82W de calor en el sorteo de 30A continuo, que es terrible para tal un pequeño disipador de calor en mi proyecto. Así que hay 2 opciones para superar tal problema, ya sea usando un disipador de calor más grande o utilizar MOSFETs con menor resistencia de encendido.

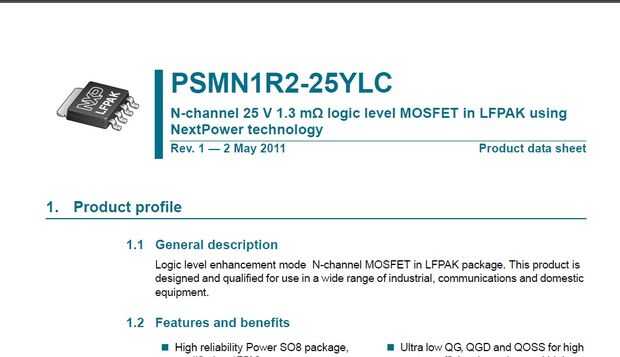

De todos modos, no confío en los MOSFET de LR7843 según lo estropeado dos veces, tal vez la 1ra vez es mi culpa, pero por segunda vez lo quemado sin razón, como lo han sido quejado por otras personas también. Por lo que decidí reemplazarlo por uno mejor. Encontré un MOSFET relativamente barato, MOSFET de canal N PSMN1R2 25YLC con 1.3mOhm en resistencia, acaba de lanzar en 2011. Que era grande, el chip debe mejorar la eficiencia y el rendimiento de la ESC y probablemente aumentar la capacidad de corriente de conmutación, pero el paquete y el pinout es totalmente diferente a la anterior MOSFET. Puedo usar otro MOSFET con el mismo paquete pero simplemente me encanta propiedades eléctricas de los MOSFET demasiado y el MOSFET de baja resistencia con el mismo dado paquete es mucho más caro. Así que decidí cambiar el MOSFET LR7843 con el PSM * (es broma).
