Paso 9: Tiempo de pistola caja.
Ahora que está un poco más difícil aquí, porque tenemos que hacer una forma que encaja perfectamente en los brazos y se adapta a las limitaciones de tamaño del cuerpo. primero tendremos que obtener la forma básica para hacerlo. así crear un boceto sobre el plano XY. Puesto que el grueso del brazo es de.3 pulgadas, podemos averiguar el contorno del brazo interior restando.3 pulgadas de ambas dimensiones de la elipse.
Por lo tanto, a partir del centro, hacer una línea a través de los 11 de eje Y menos.3 pulgadas de largo y una línea en el eje X 4.3 pulgadas de largo.
Crear la elipse y luego recorte la mitad izquierda. Un dibujo nuevo crear un recorte de la mitad derecha.
Ahora tenemos dos bocetos que limitan la forma sobre el plano YZ cuando nos loft. Para hacer esto, hacer una línea a lo largo del eje Z que es 5.2 menos.3 pulgadas desde el centro. y luego realizar otra línea a lo largo del eje Y que es 11 menos.3 pulgadas desde el centro.
Crear la elipse y recortar el lado izquierdo. Crear un dibujo nuevo, rehacer la elipse y el recorte de la derecha esta vez
Ahora tenemos que ser capaz de encajar en el plano XZ del brazo, se trata de uno de los bocetos base para el loft. Para ello, cree un nuevo dibujo en el plano XZ. Otra vez, vamos a hacer una elipse que cabe dentro del brazo, y puesto que el grueso de ella es.3, nos va ser restando de la elipse original que hizo en el plano XZ. así, a lo largo del eje Z, del centro, que una línea que es 5.2 menos.3 pulgadas de largo. y en el eje X, desde el centro, una línea 4.3 pulgadas de largo. Crear la elipse, pero puesto que se trata de un dibujo base, no recortar nada.
Ahora regresa a través y eliminar cualquier líneas rectas en los bocetos para que no interfieran con el loft.
Crear dos Workpoints 3D, uno en la parte superior e inferior, donde se cruzan las elipses. Estos se utilizarán como los otros dos bocetos base para el loft.
Ahora seleccione el comando loft y haga clic en el workpoint superior, entonces la elipse en el eje de XZ que hicimos antes, entonces el workpoint inferior. continuación, seleccione las elipses de los cuatro que hicimos como rieles para el loft y haga clic en finalizar.
¿Ahora, para que se ajuste dentro del resto del brazo, recuerdo la elipse más pequeña que hicimos para sacar el brazo y el cuerpo en primer lugar? Recrear en un nuevo dibujo en el plano XY. Terminar el bosquejo y extrude(cut) fuera de la forma entera. ahora debe tener una forma elíptica con un óvalo cortado fuera de la media.
Ahora tenemos que averiguar cuánto tiempo queremos que la caja de la pistola que, hice mío 6,6 pulgadas largo por razones prácticas, ya que estas piezas se utilizarán para hacer un modelo de trabajo más tarde. Así que crear un nuevo dibujo en el plano XY y hacer una línea de 3.3 pulgadas que funciona a lo largo del eje Y a cada lado del eje X. Ahora uso esa línea como referencia para hacer rectángulos por encima y por debajo de la línea que son más anchos que la forma elíptica. Cuando extrude(cut) hacia fuera estos rectángulos, usted simplemente se debe dejar con una rebanada de 6,6 pulgadas de la elipse en el centro. Habrá dos cajas de la arma (la izquierda) y uno a la derecha sacan a uno de ellos para que se queden con uno.

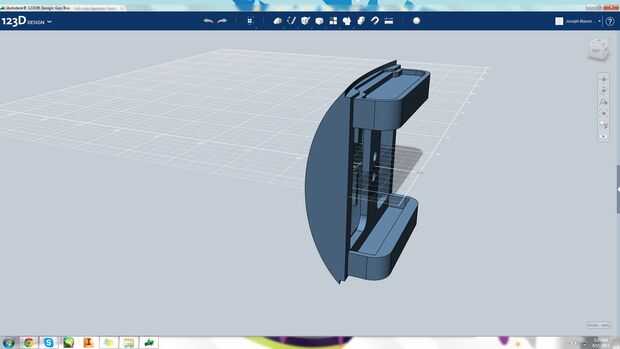

Ahora tenemos una forma que encaja muy bien dentro de la forma general del brazo. En el siguiente paso voy a entrar en cómo aprovechar esta forma por lo que realmente parece una caja de la pistola.
