Paso 2: La forma básica de la torreta
En este Instructable, iré sobre cómo utilizar la herramienta de línea de polilínea, elipse/círculo, herramienta de moldura, sacar la herramienta, herramienta de loft y herramienta de chaflán en Autodesk 123D / Inventor.
La primera cosa a hacer es cómo empezar va sobre la creación de la forma básica. Lo que he encontrado es que es simplemente 3 óvalos que se superponen unos a otros en las llanuras dimensionales 3.
En primer lugar, seguir adelante y hacer un boceto sobre el plano XZ y hacer una línea es de 4 pulgadas de largo a partir del punto central y a lo largo del eje X. Luego otra línea, a partir del centro, que es de 5,2 pulgadas de largo, y va largo el eje Z. Seleccione la herramienta elipse y haga clic en el punto central, luego el punto final de la primera línea y luego el punto final de la segunda y terminar el bosquejo.
Crear un segundo dibujo en el plano XY y hacer una línea en el eje X desde el centro es de 4 pulgadas de largo y luego otra línea desde el centro a lo largo del eje Y que es de 11 pulgadas de largo. Crear una elipse usando los 3 puntos, conseguir el corte de la herramienta y cortar el la mitad izquierda de la elipse y terminar el bosquejo. (puede que necesite colocar un punto en cada extremo de la elipse para que el corte de la herramienta sabe los límites de la guarnición)
Repita los pasos en el siguiente párrafo arriba, pero esta vez recorte la mitad derecha de la elipse.

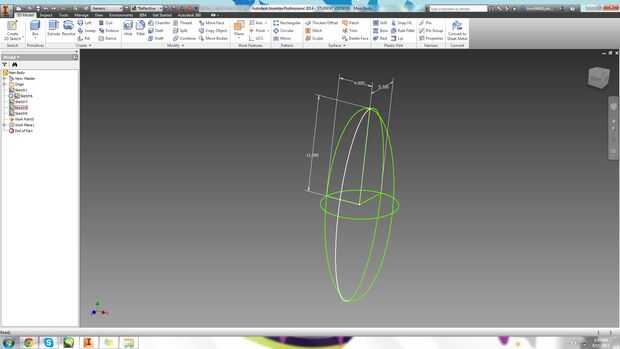

Ahora crear un boceto sobre el plano YZ y utilizar los bocetos anteriores de dos para hacer una elipse que intersecte tanto de las elipses anteriores. Luego, otra vez, recorte la mitad izquierda.
Repita los pasos en el siguiente párrafo arriba, pero esta vez recorte la mitad derecha de la elipse.
Volver a través de cada boceto y borrar las líneas rectas. (puede interferir con el trazado más tarde)
Coloque dos workpoints en la parte superior e inferior de donde se cruzan las dos elipses más.

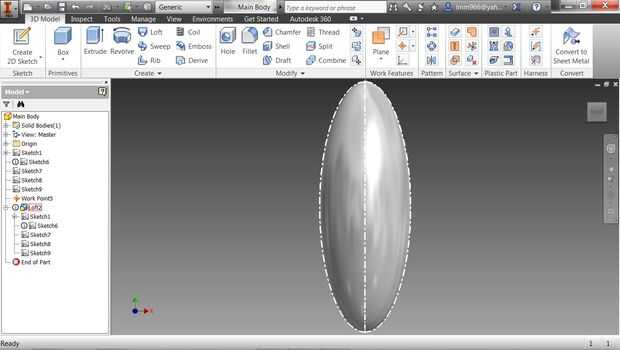

Seleccione la herramienta de loft y el workpoint superior como la primera selección. Seleccione la elipse que va a través de los ejes XZ como el segundo. y entonces finalmente el workpoint inferior como la tercera selección. Ir a la caja de selección de carril y seleccionar cada uno de los de semi elipses que hicimos anteriormente y presione finalizar loft.
Ahora hemos hecho la estructura que se base el cuerpo y los brazos de la torreta de.
