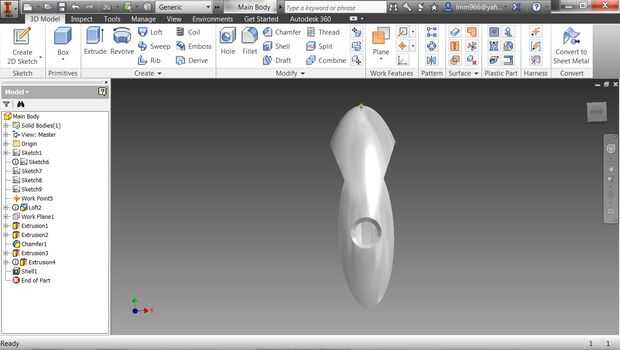

Paso 4: Separar el cuerpo de los brazos
Desde el centro, hacer una línea de 2.4 pulgadas en el eje X y luego una larga línea 6.5, desde el centro, a lo largo del eje Y. Luego realizar una elipse usando los tres puntos.

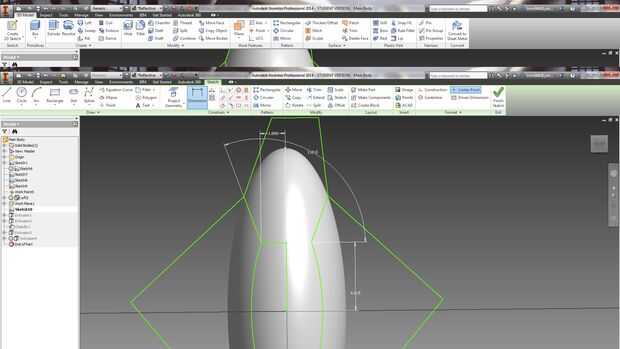

A continuación hacer una línea a lo largo del eje y de 4,615 pulgadas hacia arriba. y luego la otra línea 1,690 pulgadas largo conectado al que acaba de hacer y funciona a la izquierda, paralela al eje x. El punto final de la línea deben ser conectados a la elipse pequeña que acaba de hacer. Desde ese extremo, hacer un grado 70 (o 110 grados midiendo desde la derecha) que se extiende más allá del cuerpo principal (no importa cuánto tiempo).

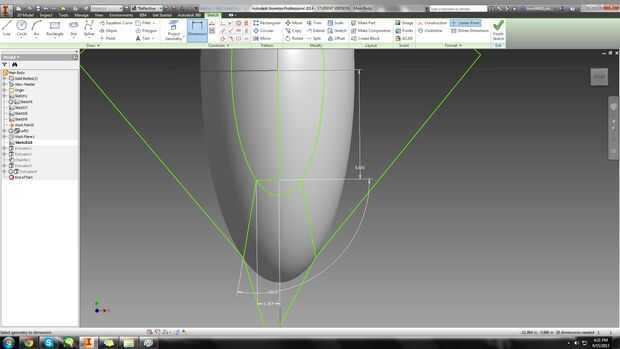

Haga una línea a partir del centro y bajando por el eje y que es 5,681 pulgadas de largo. Hacer otra línea va de eso uno, paralelo al eje x y ejecutar izquierda es 1,167 pulgadas de largo. Una vez más, debe interceptar con la elipse que nos dibujó. Hacer una línea de ese punto final que es de 260 grados (con 0 a partir de la derecha del eje X y hacia la izquierda) (o 100 grados como se muestra en la foto de arriba) y se extiende más allá del cuerpo principal. Otra vez, no importa cuánto tiempo.
Ahora conecte las dos líneas que hicimos que extienden más allá del cuerpo, pero no deje que las líneas de conexión se cruzan con el propio cuerpo.
Luego seleccione la herramienta de espejo y seleccione las dos líneas que se extienden más allá del cuerpo y se conecta a líneas como las líneas que queremos reflejar y utilizar una de las líneas que corren a lo largo del eje Y como el espejo línea y haga clic en hecho.
Eliminar las líneas que usamos para marcar la ubicación de las líneas angulosas y las líneas que hemos utilizado para crear la elipse, por lo que no consiguen de la manera más adelante.
Utilice la herramienta de recorte para recortar la parte superior de la elipse pequeña, usted debe comenzar a ver la forma de la torreta en este momento.
Use líneas para conectar las líneas espejadas que acabamos de crear a su respectivo espejo. No deje que las líneas pasan por el cuerpo principal.

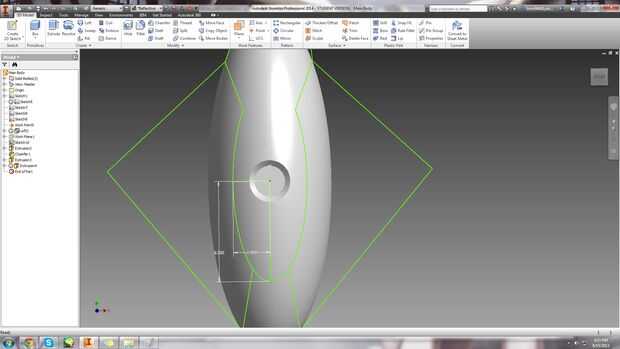

Ahora terminar el bosquejo y seleccione la herramienta extrusión y seleccione los dos brazos que hicimos en el bosquejo. sacar los brazos fuera del cuerpo, y usted debe terminar con una forma como la de la foto de arriba.
