Paso 6: Hacer la sangría por el cuerpo
![]()
![]()

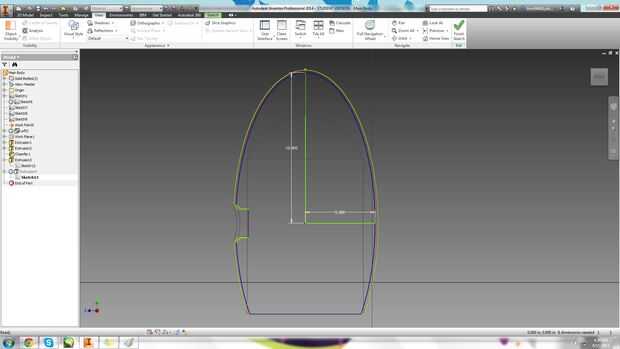

Crear un dibujo nuevo en Workplane1. Luego hacer un rectángulo que tiene un ancho de.2 pulgadas, centrado en el cuerpo de la torre y hacerla más larga que el cuerpo sí mismo. Terminar el bosquejo y para sacar a ese rectángulo de la profundidad de la torreta, haciendo un agujero ancho pulgadas.2 a lo largo. Ahora crear un dibujo en una de las caras interiores de la torreta que se acaba de crear y exponer toda la cara que el bosquejo está en, pero en lugar de otro hacer todo.2 pulgadas más pequeño. Podemos lograr esto de volver a dibujar la elipse original, pero restando.2 pulgadas desde cada dimensión. Luego cortar las piezas de esa elipse que han sido modificados (es decir: el agujero del ojo) y en interior de.2 pulgadas líneas. Otra vez, corte de líneas de exceso.
La única excepción a esto es la línea de fondo y la cara posterior del orificio del ojo, ésos línea debe seguir la original. Porque si lo piensas, una torreta no es sangría a lo largo de la superficie inferior.

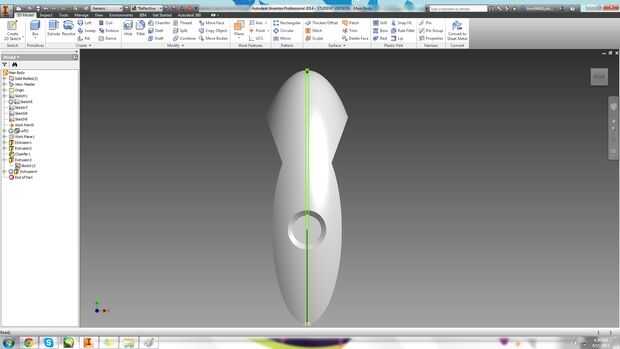

Terminar el bosquejo y extruyelo.2 pulgadas por lo que se conecta con la otra mitad de la torreta.
