Paso 6: Conectar la celda de carga a la placa de circuito con los cables de extensión
![]()
![]()

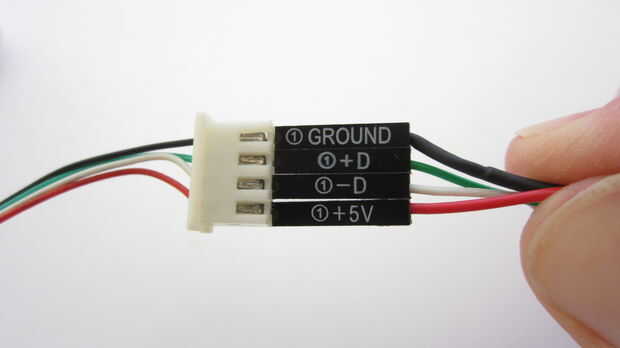

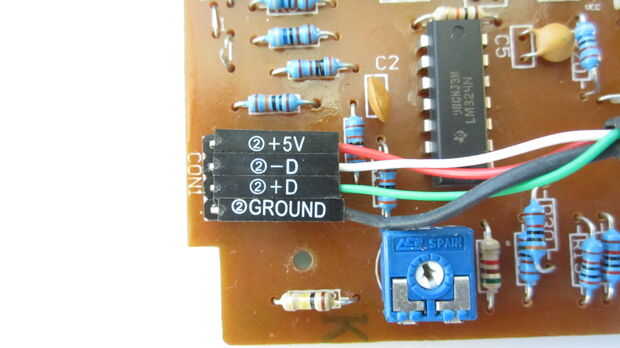

Necesitamos una forma para conectar los cables de la celda de carga con los pernos de la placa de circuito. Lo ideal es hacer esto es utilizar el mismo tipo de conectores que se utilizan en el cable de la celda de carga. Se trata de un cable de encabezado estándar de cuatro pines. Si es posible coincidir los colores de cada cable para ayudar a evitar la confusión. Tubería del encogimiento del si no tienes este tipo de conector, entonces solo soldar los cables directamente a los pines y cubrir con el calor.
Desea que el cable sea suficientemente largo para ir desde la ubicación donde se colocará la celda de carga al lugar donde se configura el circuito de control. Quería configurar el circuito de control en la ventana de mi cocina y el sensor unos cuantos pies hacia fuera en el patio. Así usé aproximadamente diez pies de cable para conectar las dos partes.
