Paso 4: El código: leyendo el codificador rotatorio.

a menudo leo en foros que la gente tiene problemas con codificadores rotatorios o que tienen que usar librerías de lujo si quieren usarlos. PERO: codificadores rotatorios son en realidad muy fácil de usar y tienen sólo una pocas líneas de código. No importa tanto usted código de arduino, en C o en bascom o cualquier otro idioma.

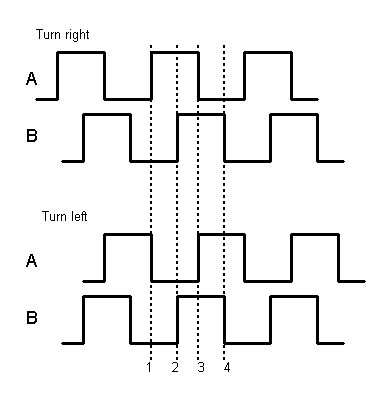

Si te fijas bien en el esquema, verás que al girar a la derecha, que b siempre es bajo en los bordes de levantamiento A. Girando a izquierda B siempre será alto en los bordes de levantamiento A.
Así que si fije A INT0 y configurarlo para provocar una interrupción en el flanco ascendente, entonces al que debemos hacer en la rutina de interrupción es verificar si B es 0 o 1 para saber la dirección. Dependiendo de la dirección, un contador es incrementado o disminuido y este contador puede utilizarse luego en el bucle principal para establecer los valores de una serie de variables. Es realmente tan simple como eso!

en el código de Bascom:

Dim cuenta como entero

Un Pind.2 de Alias ' (INT0)
B Alias Pind.4

configuración A como entrada
configuración B como entrada

Set B
Restablecer cuenta

config Int0 = aumento
De Int0 Getencoder

Habilitar interrupciones
Habilitar la Int0

hacer
' bucle principal aquí
lazo

GetEncoder:

waitus 250
Si A = 1 entonces
Si B = 0 entonces Incr cuenta cuenta de Decr otra cosa
End If
Volver

El botón fuction de codificador rotatorio es simplemente una interrupción que se activa al conectar el en para INT1. En la rutina de juego, todos kindst de cosas puede hacer dependiendo de lo que le gustaría pasar. En este caso se utiliza un bucle por el menú, a aceptar los valores y a escribir en la EEPROM del atmega8.
