Paso 3: construcción

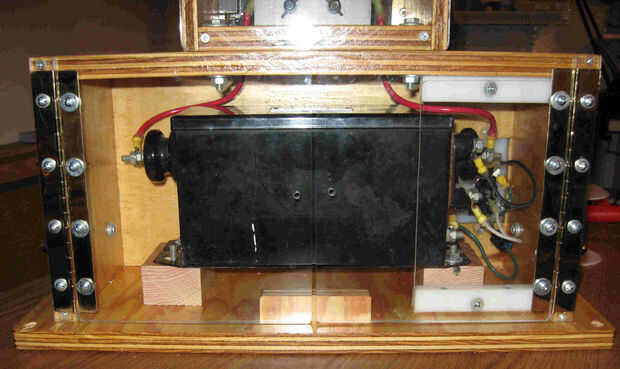

En este transformador, las conexiones de 120 voltios (primario) son todo en un lado (a la derecha de la imagen de abajo). Hay dos terminales que se conectan a las bobinas del primario, y la tercera conexión (cable verde tierra) se conecta a la caja del transformador.

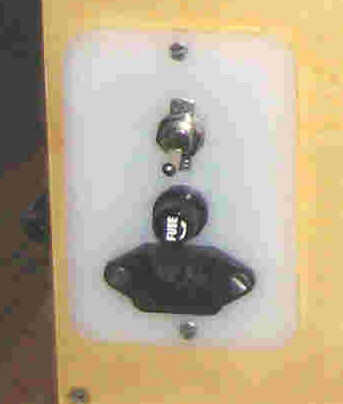

Uno de los cuadros más abajo muestra la entrada de 120 voltios en la parte posterior de la vitrina de transformador. El receptáculo para el cable, el sostenedor del fusible y el interruptor ON/OFF se montan en esa zona.
Conexiones de alto voltaje del transformador
El transformador de señal de neón tiene dos terminales de alta tensión. El transformador utilizado aquí, los terminales de alta tensión son los dos grandes terminales en lados opuestos del transformador. El diseño de los terminales puede ser diferente en otros transformadores de señal de neón.
Utilizar el cableado de alta tensión especial para hacer las conexiones entre los terminales del transformador de alta tensión y el electrodo de montaje conexiones.
Montaje de electrodo

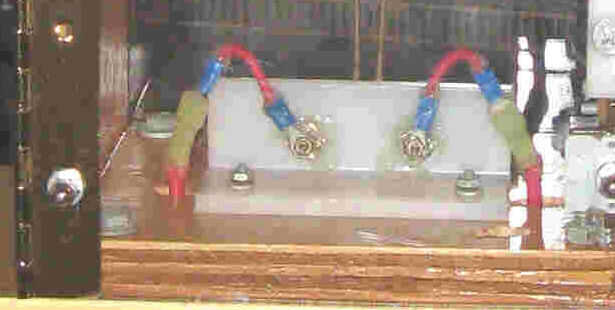

Los electrodos están conectados a binding posts. Los postes están montados en un pedazo de bolsa de polietileno ángulo. Los cables de alta tensión del transformador conectan a los terminales de conexión. Uno de los cuadros a continuación muestra las conexiones entre los cables de alta tensión y los bornes. El post de Unión tienen una parte roscada y una tuerca en la parte trasera. Usé un engarzado en anillo terminal en cada uno de los cables de alta tensión para permitir la conexión al puesto de enlace.

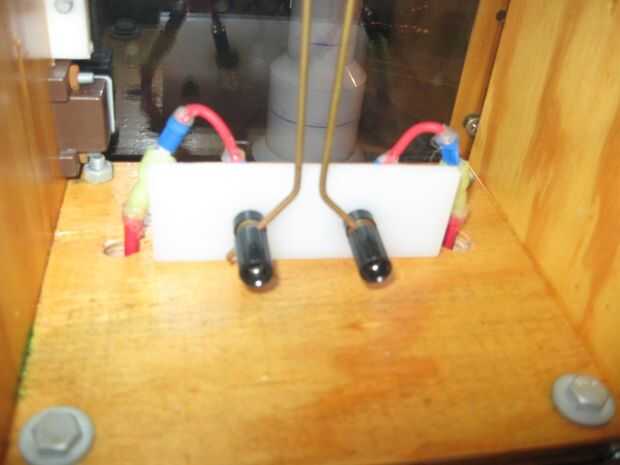

La mayoría de los postes tienen pequeños agujeros para pasar los alambres a través. Usé esos agujeros para pasar los electrodos para pasar a través. Si los agujeros en el post del enlace son demasiado pequeños para sus electrodos necesita ampliarlas con un taladro. Los postes están apretados luego hacia abajo para mantener los electrodos en posición.
Electrodos
Los electrodos están hechos de 1/8" soldar varillas de latón. Doblar las varillas para que ellos ángulo uno hacia el otro después de la Unión puestos y luego divergen appart después de eso. Tendrá algunos ajustes para la forma y posición de los electrodos tal que el arco viaja hasta la parte superior.
Caso de exhibición
El caso de la pantalla por supuesto podría ser considerado opcional. Quería mostrar la unidad sin el riesgo de alguien accidentalmente en contacto con las partes peligrosas, así que construí el caso.

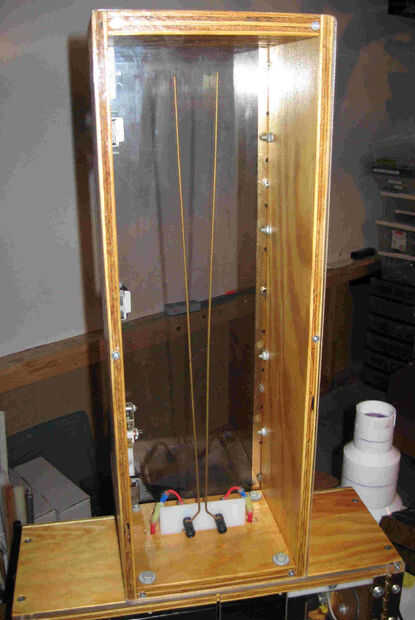

He construido en dos secciones, una para la parte del transformador y otro para la porción de electrodo. Las dos secciones entonces perno juntos en uno.
Yo quería el funcionamiento interno para ser claramente visible, así que hice con bisagras puertas de Lexan en la sección del transformador. La porción del electrodo también tiene una puerta con bisagras de Lexan para que puedo acceder a los electrodos para el ajuste.
