Escáner 3D de bajo coste ultra (1 / 11 paso)

Paso 1: versión previa

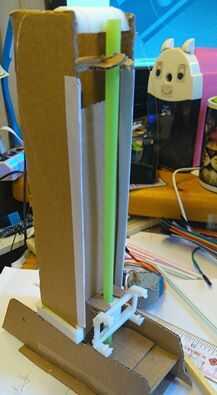

Se trata de una versión previa del escáner 3D. Como se puede ver, contiene un soporte para el Sensor de ultrasonido, una paja que el sensor de mover arriba y abajo. Personalmente no te recomiendo usar esta ya que requiere unas habilidades bastante alto para hacer las partes impresas 3D. Es decir, si su impresora 3d no es lo suficientemente exacta, recomiendo ir con la versión 2.

Piezas impresas 3D son como siguen:

Básicos: La plataforma giratoria que objeto se coloca en él para el escaneo (pasos de 5V necesarios)

Rodillos ver 2: esto puede omitirse si el Sensor de ultrasonido moviendo muy suavemente sin vibración

Rodillo: Esta unidad está conectada al escáner 3D 2 que utiliza para sacar el Sensor de ultrasonido

Grapper lado: Esto también puede ser ignorado si el Sensor de ultrasonido moviéndose suavemente sin vibración

Slider: Es la parte posterior del Sensor de ultrasonido que se utiliza para sujetar a sí mismo a la paja para arriba abajo movimiento

Polea superior: Colocar en la parte superior de la estructura para el movimiento suave

Ultrasonido Sensor soporte: Soporte para el Sensor de ultrasonido

Por goer: utilizado para sostener la placa de dos papel en ambos lados, esto puede omitirse si usa otros materiales duros.

Como mi impresora 3D no ha podido mover el ultrasonido Sensor sin problemas debido a la precisión de la impresora, vuelva a diseño todo nuevo y nombre como V2. Usted puede hacer V1 aunque si tienes suficiente confianza con la precisión de la impresora 3D.
