Escáner 3D de múltiples frambuesa PI (1 / 8 paso)

Paso 1: Configuración del hardware

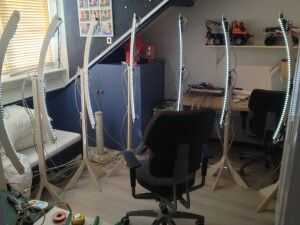

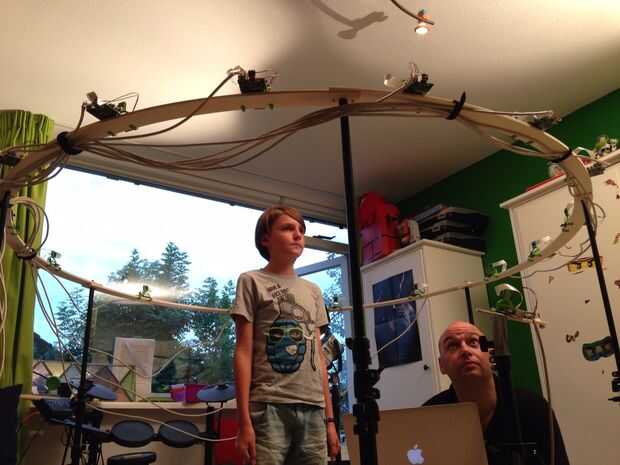

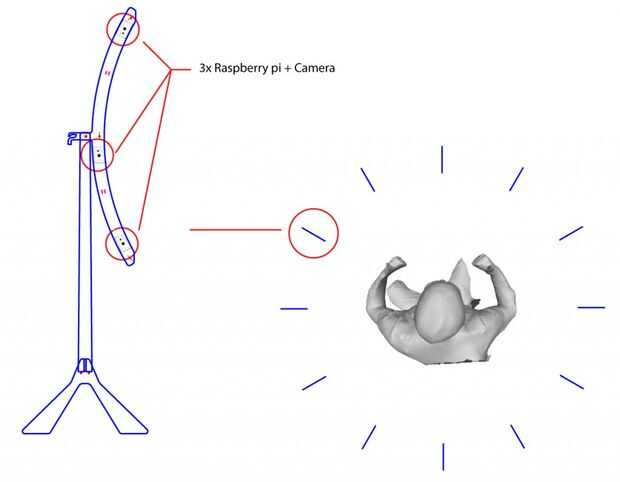

Por lo que necesitaba primero una plataforma para las tartas de frambuesa. Inicialmente hice algunas pruebas con un círculo grande que hice de madera, pero esto era muy práctico para trabajar con y difícil de caminar en y fuera de. Así que después de unas pruebas, fui con un diseño de "los polos". Mayoría de los programas que convierten imágenes en un modelo 3D necesita disparar desde diferentes ángulos de las imágenes. Así que me conformé con cada poste para sostener 3 cámaras de tartas de frambuesa.

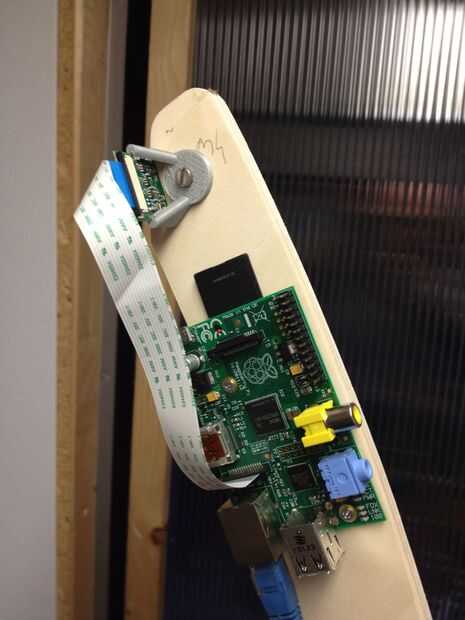

Hice los postes de madera multiplex bastante barato con una broca de corte de 2 mm en mi máquina CNC. Esto me permitió pretaladrar los agujeros de montaje para la frambuesa, así que sólo necesitaba tornillos de 2,5 mm que al instante se arreglaría la frambuesa a mi marco de 2 mm.

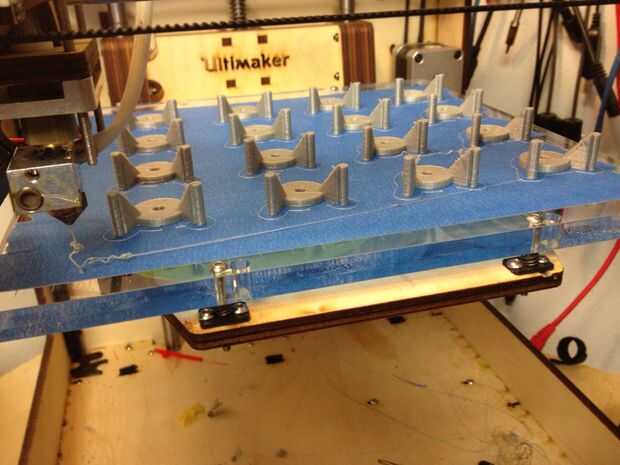

Para la cámara de PI, diseñé un pequeño y fácil de imprimir el soporte (como necesito 40 de ellos, por lo que tenía que ser pequeño) que puede sostener la cámara firmemente y fácilmente me permitiría cambiar el ángulo de la cámara apuntando a.

Para los postes de lujo también he añadido una tira de 1 metro de 60 LEDs cada uno, para proporcionar algunos extra luz para las fotos y sólo porque parecía fresco :-)

Hugo - casi listo para imprimir
