Paso 2: Identificar los pines de escáner de código de barras

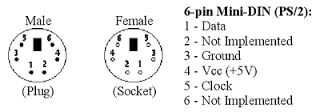

Identificar los pines individuales en el conector ps/2
Sólo hay 4 pines que son:
1. alimentación (+ 5V)
2. suelo
3. reloj / interrupción
4. los datos
Cuando el escáner salida de un personaje, primero envía una señal al pin de "reloj" para indicar que un carácter se envía. Luego los datos de carácter sí mismo se envían a través del pin de "datos".
Tenga en cuenta que el orden de los pines son volteadas horizontalmente, dependiendo de si el conector es macho o hembra.
Nota que si corte el conector, el color de los cables no significan nada. Diferentes sitios web/código de barras-scanners afirma para colorear diferentes sistemas, por lo que no nos hacemos cable "rojo" es poder. los cables de "rojos" pueden ser tierra, energía, datos o reloj según el escáner real.
Para mi escáner de código de barras, éste era el orden de los pines:
mujer
alimentación 4
datos amarillo 1
marrón tierra 3
reloj naranja 5
hombre
reloj azul 5
tierra marrón 3
datos verdes 1
poder rojo
