ESCÁNER de huellas digitales de ARDUINO con 16 X 2 LCD (2 / 2 paso)

Paso 2: Cargar el bosquejo de la huella digital con el bosquejo de LCD

copia y pega los siguientes códigos que yo había modificado para dar cabida a análisis de huellas dactilares y mostrar los resultados en la pantalla LCD.

/***************************************************
Este es un bosquejo de ejemplo para nuestro sensor óptico de huella digital

Diseñado específicamente para trabajar con el Breakout de Adafruit BMP085---> http://www.adafruit.com/products/751

Estas pantallas usan TTL Serial para comunicarse, 2 pines tienen que interfaz Adafruit invierte tiempo y recursos esto abren el código fuente, por favor ayuda Adafruit y hardware de código abierto mediante la compra de productos de Adafruit!

Escrito por Limor Fried/Ladyada para industrias Adafruit. La licencia BSD, todo el texto anterior debe incluirse en cualquier redistribución *** /

/ *** MODIFICADO por PELEGREN de bedRoonics laboratorios *** /

/ *** ESCÁNER de huellas digitales de ARDUINO con monitor de LCD de 16 x 2 *** /

#include

#include

#include

#include

int getFingerprintIDez();

Pin #2 es del sensor (cable verde)

PIN #3 es hacia fuera de arduino (cable blanco)

MySerial SoftwareSerial (2, 3);

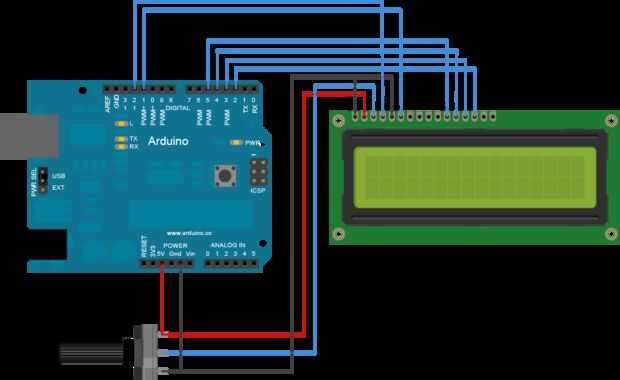

LiquidCrystal lcd (9, 8, 7, 6, 5, 4); inicializar la biblioteca con los números de los pines de interfaz

Adafruit_Fingerprint dedo = Adafruit_Fingerprint (& mySerial);

void setup()

{Serial.begin(9600); / / inicializar la comunicación serial:

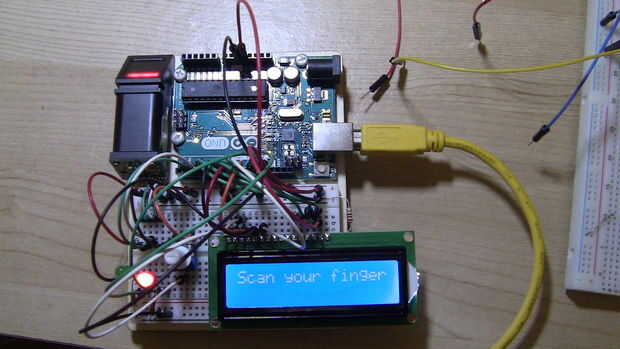

LCD.Begin(16,2); lcd.setCursor(0,0); LCD.Print ("Scan el dedo");

pinMode(13,OUTPUT);

pinMode(12,OUTPUT);

pinMode (11, salida);

pinMode (A0, entrada);

Finger.Begin(57600); establecer la tarifa de datos para el sensor de puerto serie}

void loop() / / ejecuta una y otra vez

{

getFingerprintID();

Delay(100);

digitalWrite (13, HIGH);

}

getFingerprintID() de uint8_t

{uint8_t p = finger.getImage();

interruptor (p)

{

caso FINGERPRINT_OK:

LCD.Clear();

LCD.Print ("imagen tomada de... ");

Delay(1000);

rotura;

caso FINGERPRINT_NOFINGER:

devolver p;

caso FINGERPRINT_PACKETRECIEVEERR:

devolver p;

caso FINGERPRINT_IMAGEFAIL:

devolver p;

por defecto:

devolver p; }

OK ¡ un éxito!

p = finger.image2Tz();

interruptor (p) {}

caso FINGERPRINT_OK:

rotura;

caso FINGERPRINT_IMAGEMESS:

devolver p;

caso FINGERPRINT_PACKETRECIEVEERR:

devolver p;

caso FINGERPRINT_FEATUREFAIL:

devolver p;

caso FINGERPRINT_INVALIDIMAGE:

devolver p;

por defecto:

devolver p; }

OK convertido!

p = finger.fingerFastSearch();

Si (p == FINGERPRINT_OK)

{

LCD.Clear();

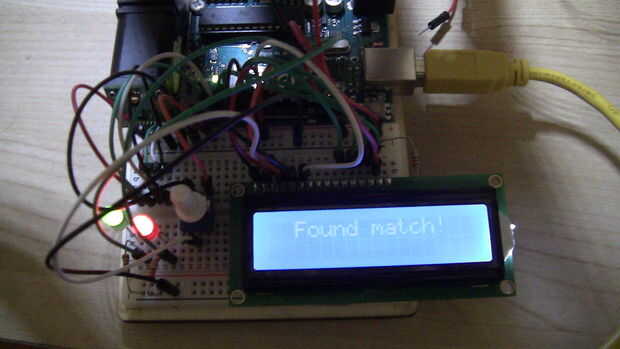

LCD.Print ("encontrado partido!");

digitalWrite (11, alto);

Delay(1000);

digitalWrite(11,LOW); enciende LED verde para indicar partido

}

otro if(p == FINGERPRINT_NOTFOUND)

{

LCD.Clear();

lcd.setCursor(0,0);

LCD.Print ("no coincide con!");

Delay(1000);

LCD.Clear();

lcd.setCursor(0,0);

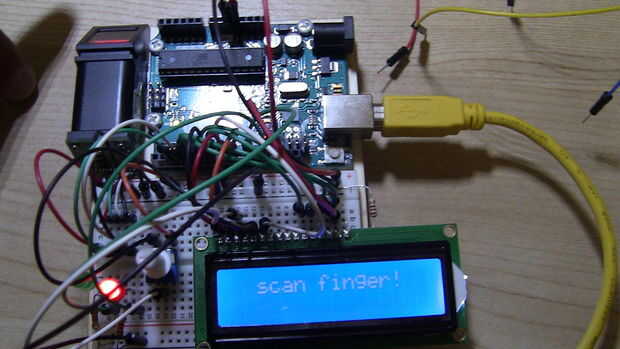

LCD.Print ("exploración dedo!");

devolver p;

}

otra cosa

{regresar p;}

IF ENCONTRÓ UN FÓSFORO...

LCD.Clear();

lcd.setCursor(0,0);

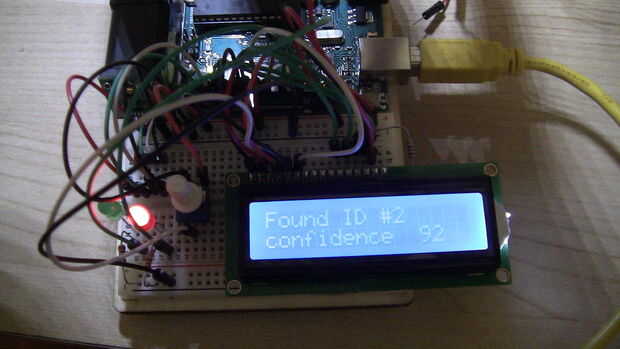

LCD.Print ("encontrado ID #");

LCD.Print(Finger.fingerID);

lcd.setCursor(0,1);

LCD.Print ("confianza");

LCD.Print(Finger.Confidence); }

devuelve -1 si error, de lo contrario devuelve ID #

int getFingerprintIDez() {}

uint8_t p = finger.getImage();

Si (p! = FINGERPRINT_OK) devuelven -1;

p = finger.image2Tz();

Si (p! = FINGERPRINT_OK) devuelven -1;

p = finger.fingerFastSearch();

Si (p! = FINGERPRINT_OK) devuelven -1;

encontró a un fósforo!

digitalWrite (13, bajo);

Delay(10);

digitalWrite (13, HIGH);

Delay(10);

LCD.Clear();

lcd.setCursor (0, 0);

LCD.Print ("encontrado ID #");

LCD.Print(Finger.fingerID);

lcd.setCursor (0, 1);

LCD.Print ("confianza");

LCD.Print(Finger.Confidence);

volver finger.fingerID;

}
