Escáner médico Steampunk (5 / 12 paso)

Paso 5: Reinstale Original Led

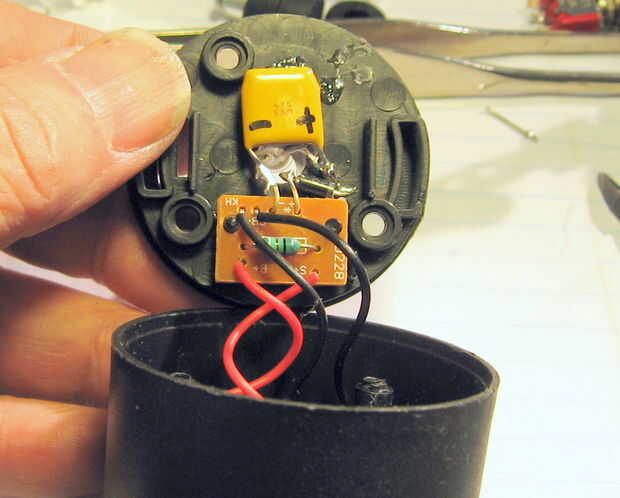

Corte los cables a la original led para dejar esbozos de alambre para soldar a. Retire el original led y reemplazar con un tipo de desvanecimiento del color RGB. Usted puede conseguir éstos de Mina de oro electrónico.

El condensador en este ejemplo es un cerámico 4,7 uF.  Puede utilizar un tipo electrolítico como se respeta la polaridad.  Tenga en cuenta la polaridad del led y conectar el condensador en paralelo. Conecte el extremo negativo para el trozo de cable negativo de la original led. Serie Conecte el diodo desde el talón positivo al extremo positivo del condensador/led. El valor del condensador no es crítico. Cualquier valor de 1uf o más debería funcionar.  Utilice un 10v o más condensadores de tensión nominal.

He utilizado un diodo Schottky debido a sus características de alta velocidad y baja caída de tensión. Los diodos adecuados están 1N5819, MBR110 o tal vez otros diodos.

Esquema y fotos aparecen en mi sitio Web Explorador Steampunk .
