Escáner médico Steampunk (7 / 12 paso)

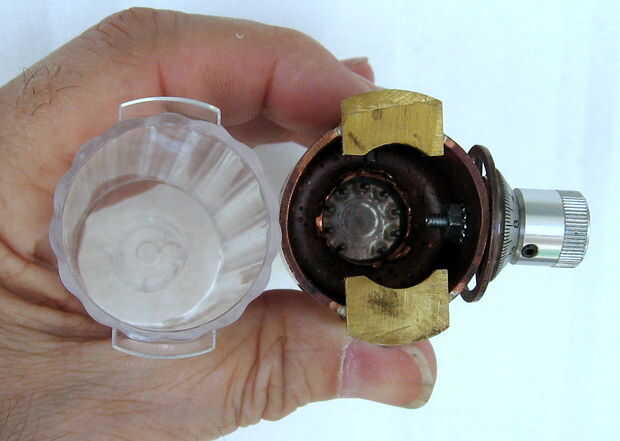

Paso 7: Escáner visto desde abajo

Para sujetar la parte de explorador a la base, encontré una arandela de latón grande similar al grosor de las lengüetas de montaje de la lente de plástico original. Corte y aproximadamente forma la lavadora y sujete la tapa del tubo con soldadura de plata. Soldadura normal puede funcionar, pero no será tan fuerte como con la soldadura de plata. Después de soldar, puede utilizar una lijadora para terminar para arriba.

Utilizando el objetivo original como un patrón para formar la base.  Puede Agregar cinta si es necesario aumentar el espesor.  La nueva base debería caber estrechamente la base de luz.

Puedes ver en la foto el agujero utilizado para conectar el tubo y permiten que la luz de los led.

Encontré en una tienda de artesanía (Michaels) un surtido de "engranajes" para actuar como una junta para el tubo y el dial. Estos ayudan a añadir a la Steampunk ven del explorador.

Utilice un 1/4 de pulgada de diámetro y espaciador largo 1/2 pulgada para sujetar la perilla en el cuerpo del scanner.
