Paso 4: Personalizar el CAD para sus herramientas y materiales

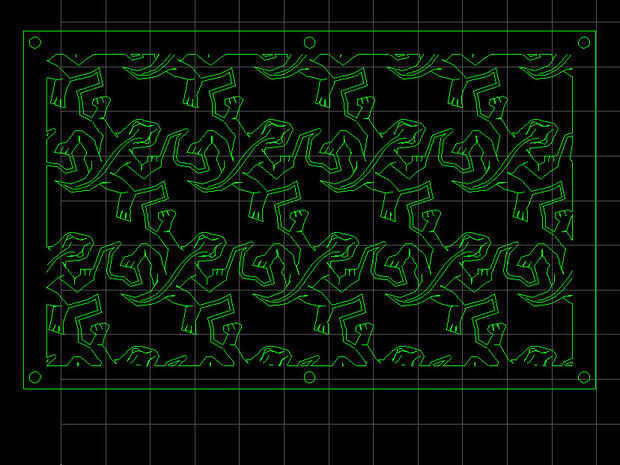

Poner cada uno de los tres lagartos en una capa diferente en el dxf y había copiado este mosaico base en una matriz. Puesto que los lagartos en una capa para que no tocáramos uno con el otro, los conecté con una tira delgada de material que siguió el contorno de los lagartos en las otras capas.

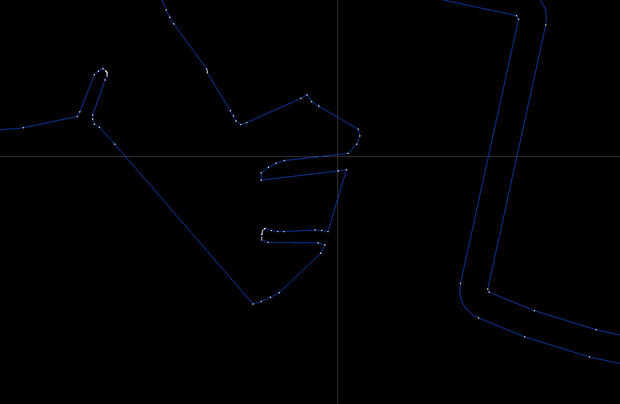

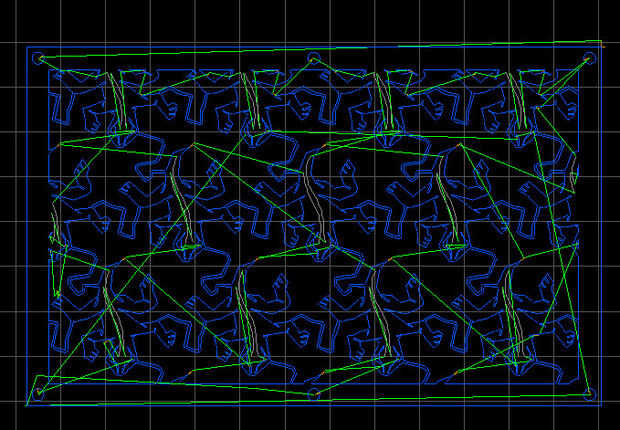

El software en el chorro abrasivo de Omax hace corrección de corte automático. Esto significa que genera la trayectoria de la herramienta para seguir una línea a las afueras de nuestro dibujo, para obtener las dimensiones apropiadas. En este tipo de trabajo, esto es una bendición y una maldición. Algunas de las líneas de los lagartos no son polígonos cerrados, por lo que cambié su tipo para que el chorro siguió directamente. Había también una cantidad justa de trucar lo dxf para que la ruta de generación de software no se "atascan".

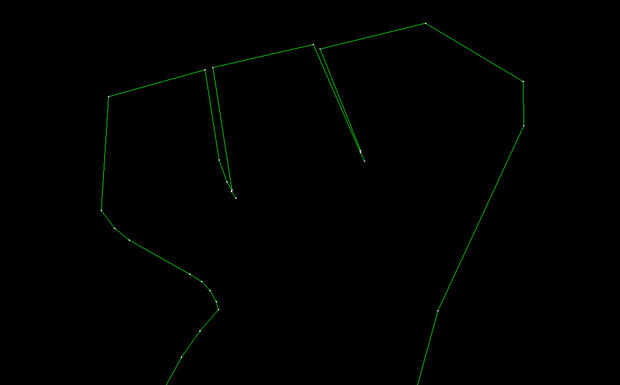

El cortador del laser no se preocupa por su corte. Así, mientras que las líneas de abajo las espaldas de los lagartos estaban bien, que tuve que utilizar una herramienta de esquema en AutoCAD para dibujar las líneas alrededor de los lagartos. Medí el corte en el acrílico estaba utilizando, se indica los lagartos por la mitad de esta distancia y elimina la forma interior. Observe las diferencias entre los pies de las lagartijas en el cuadro de lo dxf para el aluminio y el cuadro de lo dxf para acrílico.
