Escondido puerta estantería (1 / 5 paso)

Paso 1: calcular dimensiones

Lo primero que hice fue averiguar cuánto y dónde una estantería tendría que girar para limpiar paredes y estantes vecinos con espacios mínimos. Posicioné el punto bisagra 7" en de la derecha y 2" en desde el frente del gabinete. Para la salud mental hice una escala de dibujo de estantes y recortar la forma de plataforma giratoria.

Con un alfiler había intentado pivote diferentes ideas, validar mis medidas. El objetivo era que la vertical entre movimiento caja de repisa y estantes fijos cubrirse con un solo 4.5" pieza de adorno.

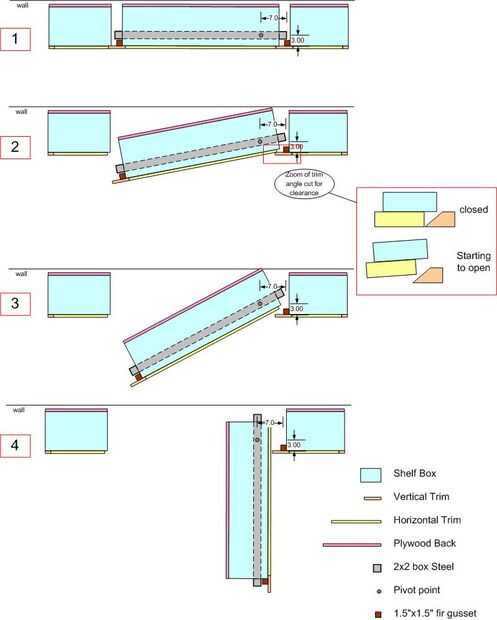

He añadido un mejor dibujo de las partes fundamentales de la unidad, el centro de movimiento. Los estantes de izquierda y derecha no están a escala. Esto fue hecha con visio, que le permite ajustar el punto de rotación, por lo que pude simular los estantes para mostrar espacio libre. El archivo de visio es if adjunto puede leer. el cierre es hasta donde recortados la moldura vertical para permitir el ajuste horizontal pivotar "a través de" él.

---El Ken
