Escondido puerta estantería (2 / 5 paso)

Paso 2: Marco de puerta - marco de acero en movimiento

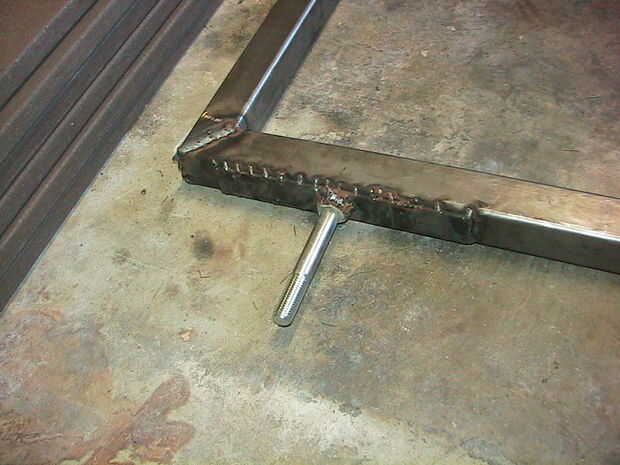

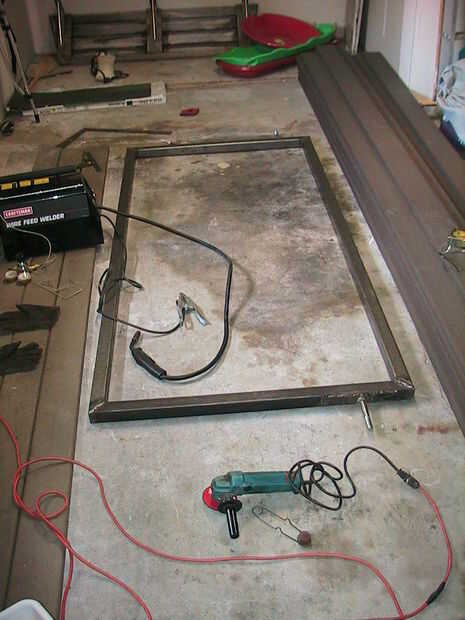

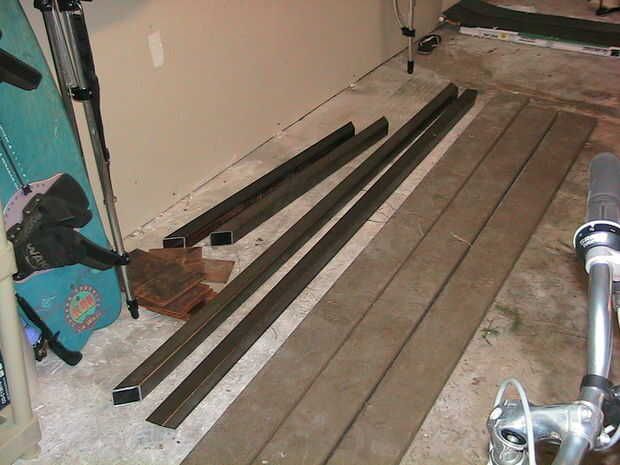

El siguiente insight clave, gracias Jim, fue construir un marco de acero en lugar de tratar directamente de los estantes de madera la bisagra. Esto permitiría que la puerta gire fácilmente y soportar 500-1000 libras sin problema (estante completo). I calcula el tamaño del marco permitiendo la separación mínima entre el piso y tablero de ajuste y base (2") y espacio libre suficiente desde el techo de la estructura metálica apenas por debajo de la corona. (5") y se estableció en cubierta a la puerta de acceso y el ancho centrado (42"). La caja de acero 2 x 2 era cortar a $90 con ingletes. Compré un par de pernos 3/4" para actuar como los pernos de pivote. Éstos eran soldados 7" en el centro del perno, de los extremos del marco y cortaron para caber en la caja de 2 x 2 anclajes. Mi soldadura no es super, por lo que hacer un montón de soldaduras.

El marco de acero pivote en un punto de anclaje superior e inferior, montado en techo y suelo respectivamente.
