Paso 4: Cortar la culata, gatillo

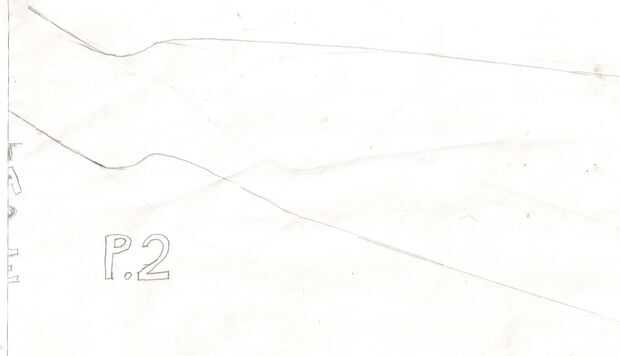

Cortar las plantillas de stock y gatillo. Ver información sobre la imagen para obtener más información. Trace la plantilla stock en 3/4" placa que es 28" de largo. Es cómo cortar mis piezas utilizando el equipo que tengo. Si usted puede pensar de una forma más fácil de hacerlo, entonces por favor, seguir adelante.
Stock

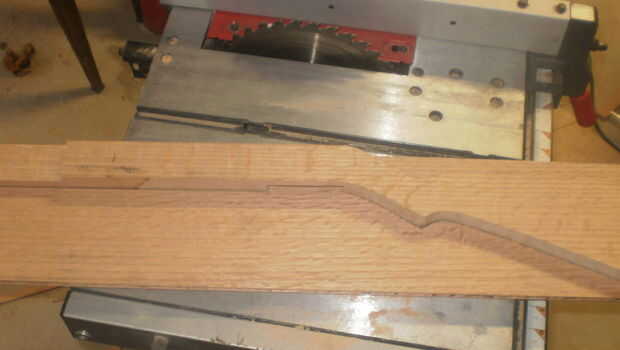

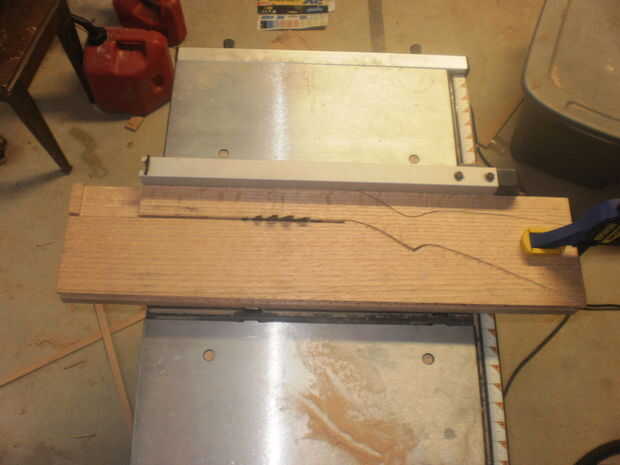

Que sujeta la primera tabla (con la plantilla de trazado) a otra tarjeta del mismo tamaño y cortar la parte inferior del cañón sólo usando una tabla o una sierra circular (desde la parte superior
era el borde de la tabla). Para asegurar un buen corte recto, asegúrese de utilizar su guía de sierra. Véase el cuadro 1 abajo. Luego quité las grapas y corte el resto de la población usando una plantilla vio más control en las curvas. Primero corté el tablero superior que tenía la plantilla de trazado sobre él, entonces utiliza ese tablero para trazar la forma final en la 2 º placa (así las mitades sería tan uniformes como sea posible) y Sierra de la pieza 2 también utilizando la plantilla de corte.
Vivienda de gatillo

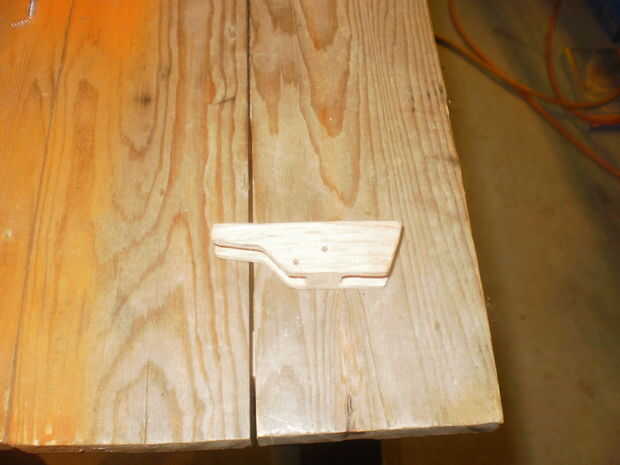

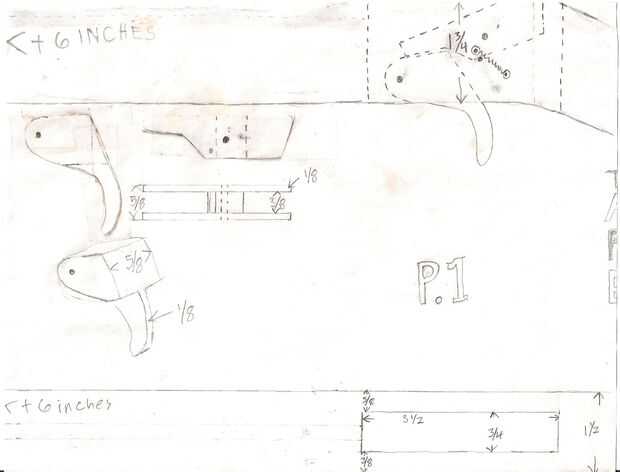

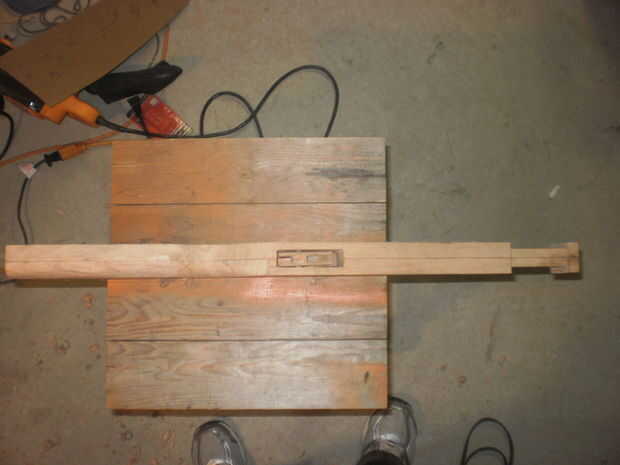

Luego, tuve que cortar la carcasa del mecanismo del gatillo (ver imagen de abajo para cortes acabados). Para dimensiones consulte la imagen de plantilla 1 (marcado en la parte inferior). La colocación correcta se indica en la plantilla de barril del mismo cuadro. Nota que al cortar la carcasa del gatillo en las piezas de stock, los recortes de espejo entre sí. Las 2 piezas de stock serán pegadas juntos después de cortan las piezas de la vivienda y disparador de gatillo, perforan y se fijan las piezas gatillo en lugar.
Este paso se puede hacer con un router, pero es como lo hice con mi sierra de mesa. Deseo que tenía imágenes, pero también consiguió cogido para arriba en el proyecto y se olvidó de dejar así que voy a describir lo mejor que pueda. Por favor, marque los cortes a lápiz primero para asegurarse de no cortar la parte exterior de sus tableros. Usé a la guía de corte cuadrado en mi sierra y ajuste la profundidad de la hoja a 3/8". Me cortar ambos bordes de la ranura de la cubierta primero y luego hizo un montón de cortes entre los dos bordes y utiliza un cincel para eliminar los residuos. Entonces dentada la otra tabla, otra vez, asegurándose de que se corte la caja en el interior de la culata para que las 2 mitades juntos harán un agujero para el mecanismo del gatillo. Usé una escofina y lijadora para suavizar la carcasa en ambos tableros
Marco principal accesorio muescas

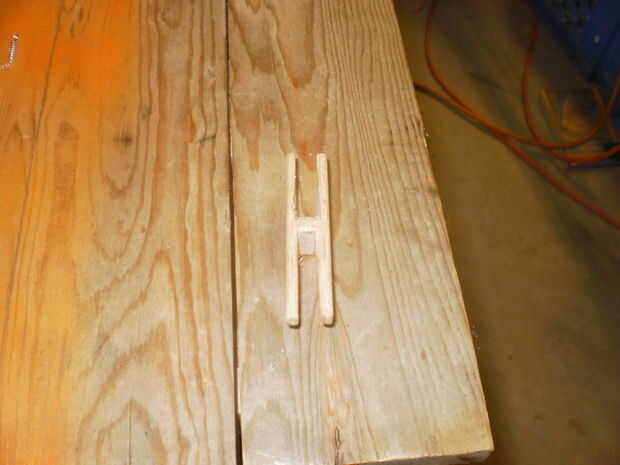

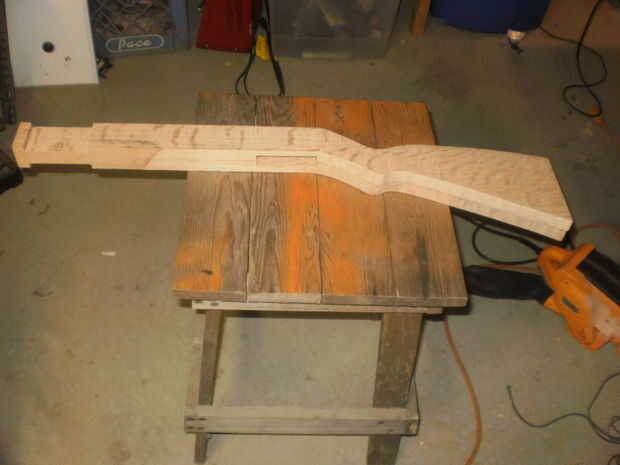

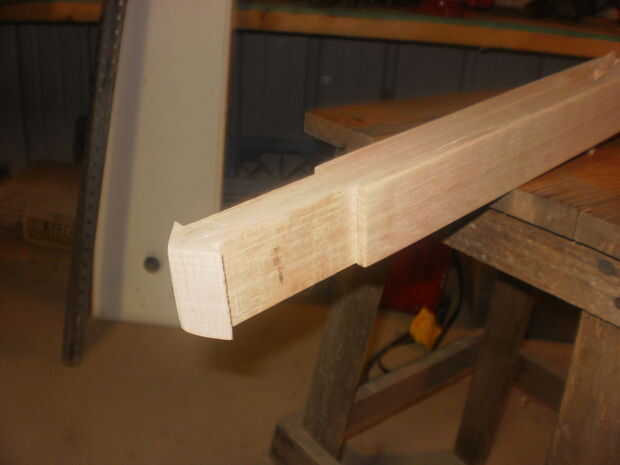

Aviso fotos 5,6 y 7 también hay muescas cortadas en el extremo de las piezas de cañón. Esta ranura se ajusta entre los soportes de arco principal en el centro del bastidor principal al fijar la acción. Hice estas muescas (usando un cuadrado para asegurar exactitud) marcando una línea de 1/2" desde el extremo del cañón. Luego usé la plantilla de soporte de arco principal en el paso anterior para marcar el ancho de la ranura. Esto es importante para asegurar un ajuste apretado. Las ranuras a cada lado son sólo 1/4" de profundidad. Otra vez, no se olvide para asegurarse que esté cortando en el borde exterior o se arruinará su pieza stock.
Gatillo y suelte de cadena piezas

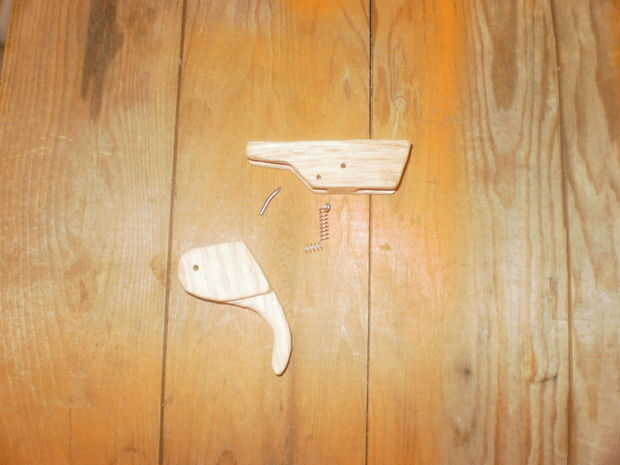

Ver imagen de plantilla 1 para plantillas de piezas gatillo. Cortar el gatillo y suelte plantillas de mecanismo y traza sobre su tablero. No te olvides de marcar donde usted necesitará taladrar los agujeros para los pernos que se sostenga el gatillo y suelte los pedazos en la caja. Cortar con una sierra de contornear (sin necesidad de cortar las ranuras en el lanzamiento). Corté las piezas de un tablero que era 5/8" de espesor. Puede utilizar una tabla un poco más gruesa, como el mecanismo de disparo se mueve suavemente en la vivienda. Utilice una lijadora para fina hacia abajo de la placa si es necesario.
A la forma del gatillo
Después de marcar mis líneas de corte alrededor de la pieza de disparo, sujeta la pieza de corte gatillo en un vicio con el extremo del gatillo hacia arriba. Luego utilicé una sierra de marquetería para cortar los residuos en el gatillo. Arena con mi Dremel, luego perforar el agujero de montaje como se indica en la plantilla. Ver notas sobre las fotos para más detalles.
Forma la cadena de liberación

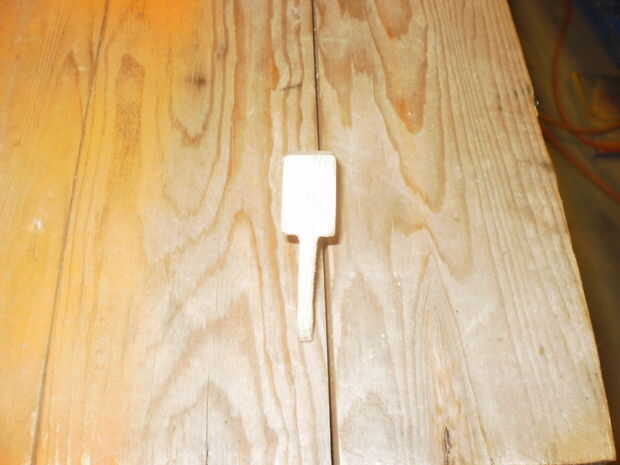

Utilizando la plantilla como mi guía, dibujé todas las líneas de corte sobre el mecanismo de liberación como el gatillo. Otra vez sujeta la pieza a un tornillo de banco y utilizar mi sierra de marquetería para cortar las muescas. Terminé para arriba por los agujeros de perforación y lijado todo liso con mi Dremel. Ver fotos de abajo.
