Paso 5: Tiempo electrónica!
Inglés:

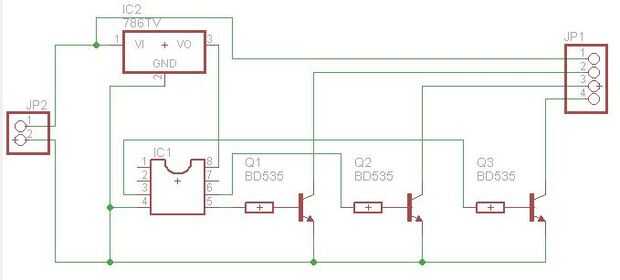

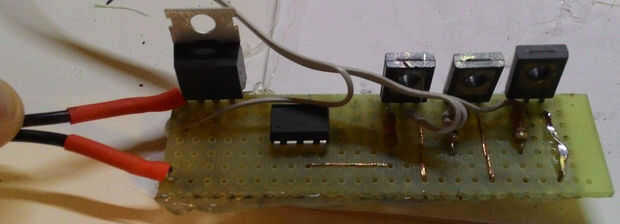

El circuito de impulsión de la tira led es muy fácil, se puede ver en la imagen.
Breve teoría de los transistores:
Los transistores pueden trabajar en 3 áreas: activa, saturación y corte. Queremos hacerlos funcionar en saturación y corte. En esta área los transistores funcionan como un interruptor (encendido o apagado). Primer paso antes de construir el circuito es calcular la resistencia de base. Sabemos que cuando los transistores trabajan en la zona de saturación esta disequation es cierto:
Base current* hfe > Collector-emitter current
Medí la corriente llevó la tira:
- Para el rojo es 73, 71mA
- Para el verde es de 38, 79mA
- Para el azul es de 38, 54mA
También sé (de hoja de datos) hfe para transistores bd439 es cerca de 130. Y transistores en zona de saturación un voltaje gota sobre 0, 7V entre base y emisor. Por lo que la resistencia debe caer 5-0, 7 = 4, 3V. Para calcular de valor resistencias tomamos el valor más grande: nos podemos aproximar a 80mA:
130*(4,3/Rbase) > 80mA => 0Ω < Ra < 6987,5Ω
Por supuesto que no podemos usar resistencia de 0 ohm, pines de arduino nos pueden dar 40mA máximo por lo que queremos que un valor más alto de resistencia. Elegir 1, 2kΩ, que hacen 3, pernos de 5mA flujo a través arduino.
Haz fade efecto utilizamos pwm es una onda cuadrada con derecho variable ciclo.
ITALIANO:
Il circuito pilota la striscia un led è molto facile, lo puoi vedere nella foto.
Breve teoria transistor sui:
Transistor pueden lavorare i 3 aree differenti: saturazione, amplificazione (o área attiva) e interdizione. Noi lo vogliamo lavorare lejos obilitàArea di saturazione e interdizione, così si comporti vienen ONU semplice interruttore (temperatura regulada). Il primo passo por è quello di calcolare la resistenza di de costruire il circuito base limitaciones la corrente tra pin dell'arduino e la base del transistor. Sappiamo obilitàArea di saturazione vale la traslación legge:
Corrente di base-emettitore * hfe > corrente di collettore-emettitore
Ho misurato la corrente striscia della un led:
- Rosso: 73, 71mA
- Verde 38, 79mA
- Blu 38, 54mA
Así también está (hoja de datos del dal) l'hfe por ai de intorno è il transistor bd439 130. Transistor de la Il en saturazione fa cadere 0, 7V tra e base emettitore. Luego la resistenza dovrà cadere lejos 5-0, 7 = 4, 3V. Por calcolare il valore di cuento resistenza userò una corrente approssimata di 80mA (un po' più della corrente massima che ho misurato):
130*(4,3/Rbase) > 80mA => 0Ω < Ra < 6987,5Ω
Ovviamente no è possibile Español una resistenza nulla, pin di Arduino pueden sopportare al massimo 40mA quindi utilizzerò una resistenza maggiore. Da de Il valore me scelto è di 1.2kΩ limitaciones la corrente 3, 5mA.
Por ottenere l'effetto di dissolvenza uso il pwm è un'onda quadra con deber ciclo variabile.
