Paso 1: Conecte los cables!

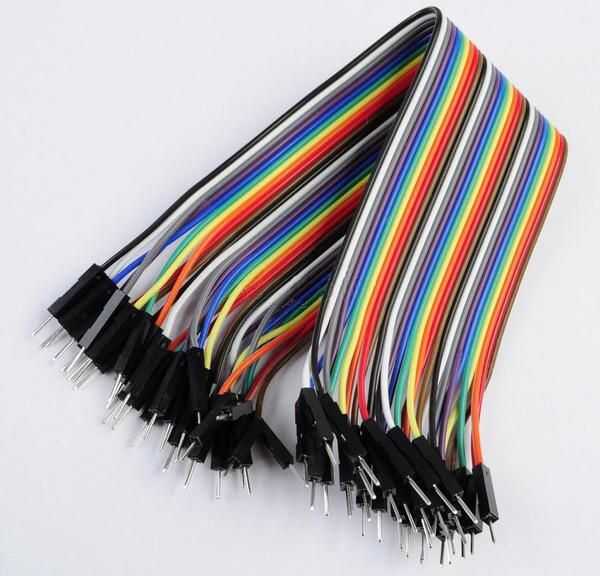

1. Conecte el cable de cinta para el conector del cable de cinta para que todos los cables estén conectados en orden y son fáciles de identificar.
2. Conecte el LCD de Nokia a la placa, asegúrese de que cada pin se conecta a una fila diferente y que hay suficiente espacio para conectar el cable de cinta.
3. Conecte el cable de cinta en las mismas filas como la pantalla LCD.
4. Conecte los otros extremos del cable de cinta a los pines adecuados. Los pernos deben ser el mismo que los escritos en el software. No maneje la luz de fondo con 5V. Se fuma.
Se necesitan 5 líneas de señal para conectar a la pantalla LCD, 3,3 o 5V para alimentación, 3.3V para retroiluminación LED y 1 para la tierra. Como el software dice que ésos son los pasadores:
#define PIN_RESET 3 //Pin 3 en pantalla LCD
#define PIN_SCE 4 //Pin 4 en la pantalla LCD
#define PIN_DC 5 //Pin 5 en la pantalla LCD
#define PIN_SDIN 6 //Pin 6 en la pantalla LCD
#define PIN_SCLK 7 //Pin 7 en la pantalla LCD

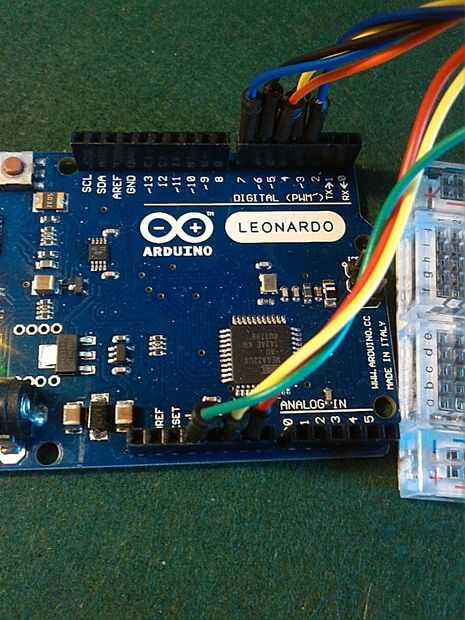

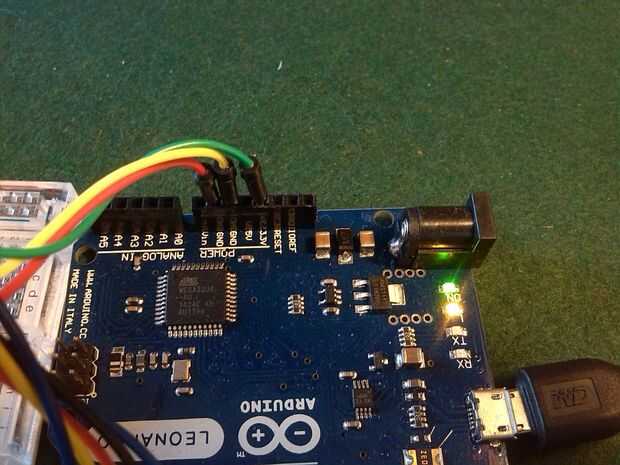

Así que los últimos 3 cables va a 3,3 v, GND y GND en la sección de alimentación del Arduino Leonardo los primeros 5 cables va a la sección digital en orden a los pins: 3,4,5,6 y 7.
Si los cables están correctamente conectados. usted debe ser capaz de ver la luz de fondo sobre si enchufa el Arduino a un usb de alimentación o conector.
