Paso 1: diseño
Esto podría ser la parte más desperdiciador de tiempo del proceso, pero debe hacer todo más fácil al final. He probado usando SketchUp para diseñar, pero enterarse de que era mucho más complicado de lo que esperaba... Para el papel!

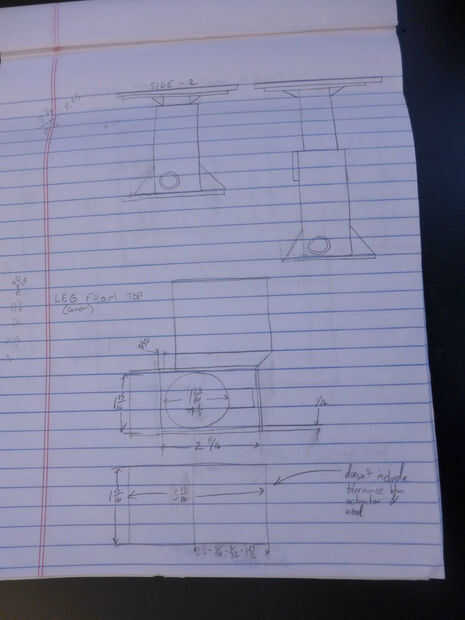

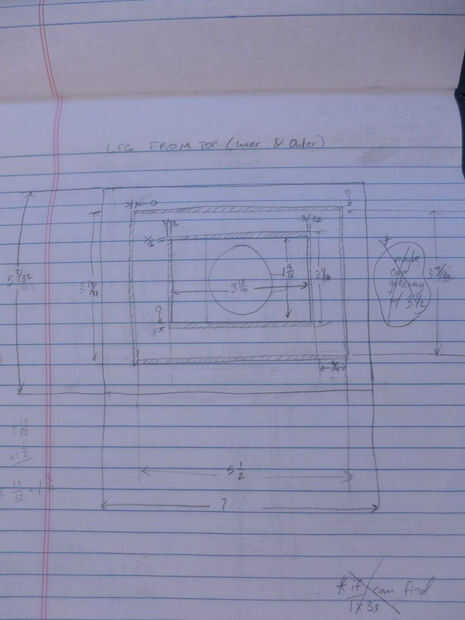

Esbozo de lo que usted quiere parecer. El actuador que elegí presentó un montón de interesantes problemas de diseño. Realmente recomiendo usar algo un poco más pequeño, por lo que no necesita patas tan grandes y un gran agujero en el lado de su escritorio para el motor (aunque se ve un poco frío). La carga de 200 lb clasificado cada uno podría ser un poco excesivo para un escritorio.
Algunos consejos:
-Diseñé inicialmente las piezas interior y exterior de la pierna para tener una pequeña tolerancia entre ellos (para facilitar el deslizamiento). Resulta que no es necesario. Si usted tiene madera buena y recta, puede diseñar sin tolerancias y luego solo pulir las piezas si es necesario. Por supuesto asegúrate de hacer alojamiento y tolerancias de las piezas en movimiento aunque. No quiero nada en conseguir atoró o interferir.
-Asegúrese de considerar la ubicación de los tornillos. Como descubrí, ubicación de los tornillos puede ser un poco molesto más adelante si usted no había pensado al principio. Tornillos comienzan interferir uno con el otro.
-Al diseñar, trate de usar tamaños de tabla comunes si es posible (1 x 3, 1 x 4, 1 x 6, etc.). Reduce el tiempo de corte.
