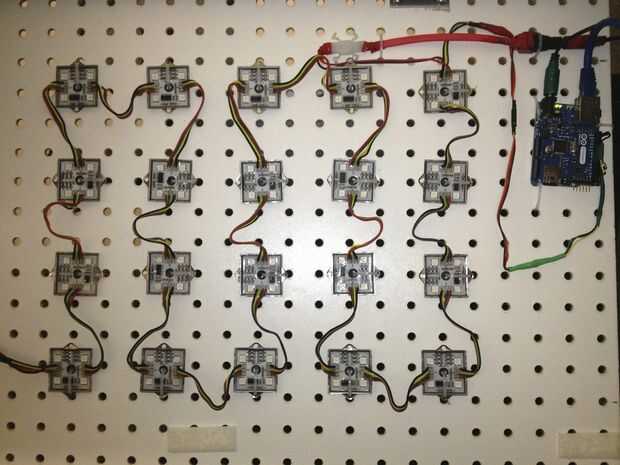

Paso 3: Añadir el cerebro y conectores

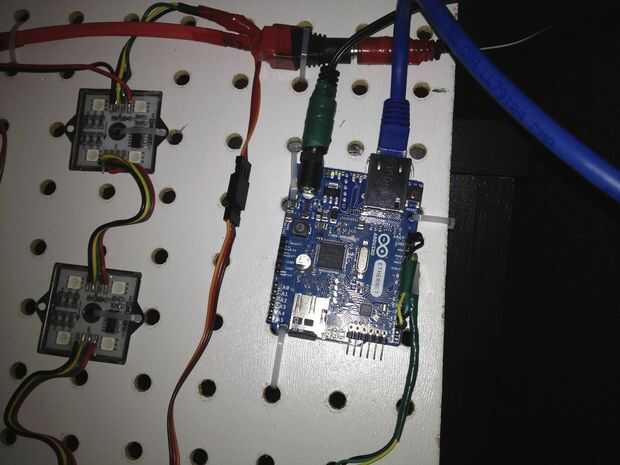

El Arduino se conectará a las luces utilizando el conector de tierra y otros dos alfileres. Preste atención a que pines utilizas porque esto tendrá que coincidir con el código de Arduino. El valor predeterminado en el código es conectar el cable de datos amarillo al pin 2 y el cable verde del reloj a la clavija 3.

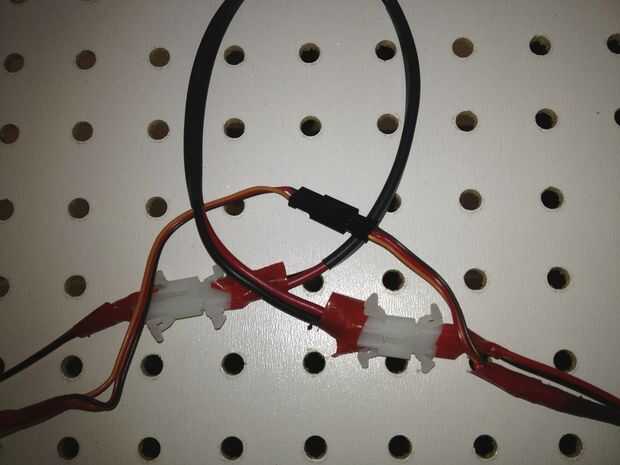

Una vez que todo está colocado, es un buen momento para hacer su cable de conexiones, por lo que significa que usted prefieren. Usé conectores de servo de RC para las líneas de señal y conectores Molex para alimentación. Comúnmente había disponible y fácil de trabajar.
Para la conexión inicial a las luces utilicé un conector de barril de 2,1 mm con terminales de tornillo. Esto coincide con la fuente de alimentación en la lista de piezas.
PRECAUCIÓN: tanto el Arduino y fuentes de alimentación ligeras utilizan los mismos conectores. Si se conecta la fuente de alimentación más grande para el Arduino, se dañará. Marqué los dos empalmes con cinta aislante de color diferente para asegurarse de que no hago esto.
