Paso 1: Generación de camino de herramienta y fresado

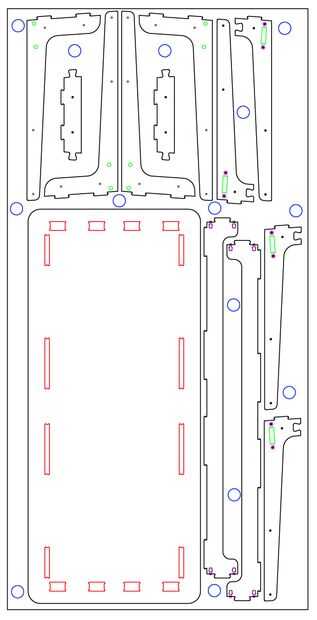

He tratado de incorporar diferentes 2,5 D técnicas de fresado para que el escritorio sí mismo puede ser utilizado como un tutorial para la carpintería CNC.

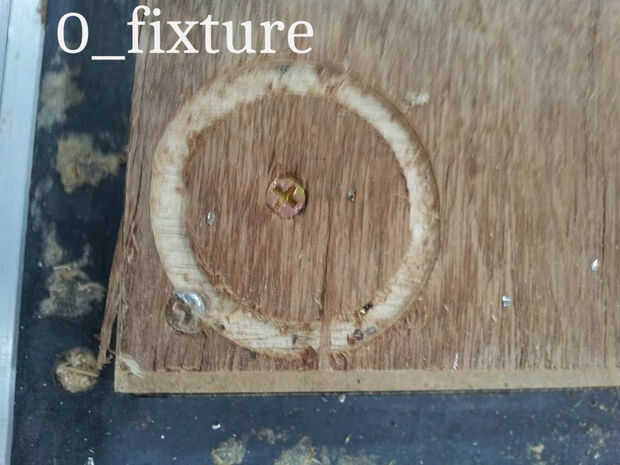

- 0_Fixture_2mm (azul): grabar lugares señalados de tornillos para madera (evitar el molino de extremo para cortar cabezas de los tornillos)
- 1_Pocket_12mm (marrón): designado lugares para pasador por el lado exterior del módulo de la pierna. Llevaba solo 2/3 (12mm) de espesor para ocultar los agujeros de perno desde fuera.
- 2_Through hole_19mm (negro): los agujeros de perno y el perno de pasador y para el lado interno del módulo de la pierna. Se puede hacer aburrido 15mm - 15mm por lado (interno y externo) de las piernas para ocultar los agujeros completamente.
- 3_Through hole_19mm (verde): Ronda unos son para los pernos de conectador que conectan el módulo de pierna con vigas horizontales.
- 4_Pocket (rosa): Si utilizas tornillos conector menor de 40mm, necesita del alesaje. Por ejemplo, diámetro 10mm para los pernos 30mm.

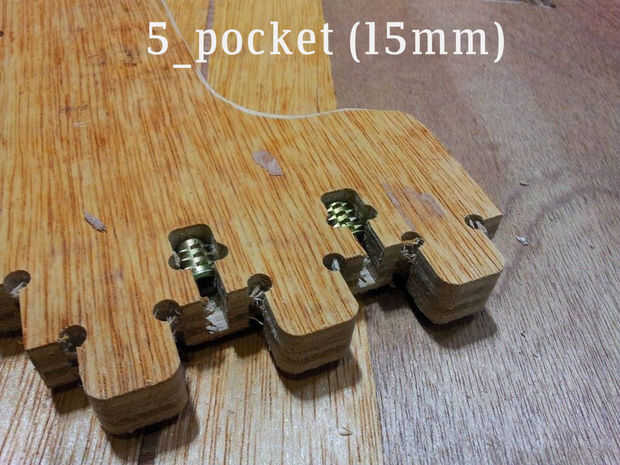

- 5_Pocket_15mm (violeta): ranuras para inserción las tuercas.

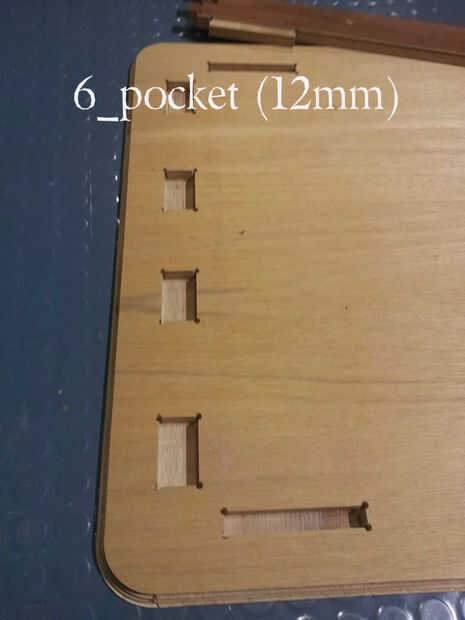

- 6_Pocket_12mm (rojo): ranuras para escritorio marco slap - conexiones
- Líneas de 7_Cutting (negro): perfiles

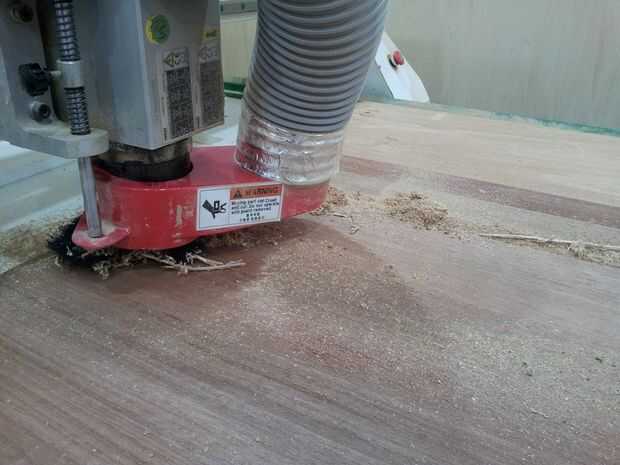

Parámetros de corte
- flauta sola 6mm abajo del molino de extremo de corte
- Profundidad de corte 3mm
- Velocidad del husillo = 12.000-14.000 RPM
- Velocidad de avance = 3,0 pulgadas por segundo
- Zambullida tipo = 1.5 pulgadas por segundo
En lugar de generar trayectorias de herramienta por capas, agrupados trayectorias de herramienta por partes para que pudiera proceder al siguiente paso (lijado, encolado) con partes completadas.
Corte total tiempo tarda menos de dos horas.
