Escritorio de Pinball de controlador (2 / 6 paso)

Paso 2: Colocar el regulador

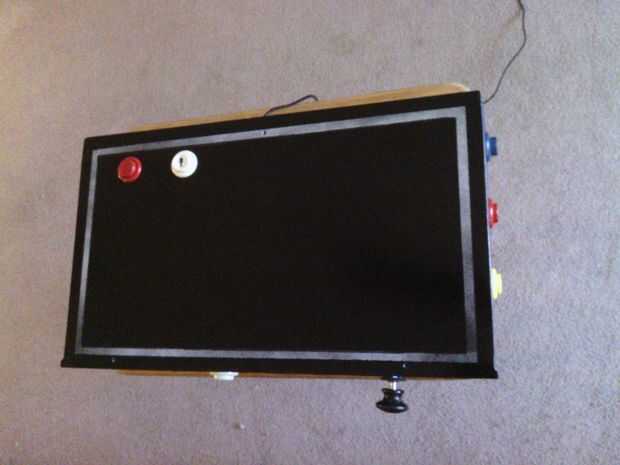

Lo primero que quieres hacer es averiguar cuántos botones desea de su mando. Usted puede salirse con 2 botones Si desea utilizar el teclado para los créditos y comenzar. Tengo 9 botones en mi controlador para los siguientes controles...
1 - Agregar crédito
2 - Inicio
3 - izquierda Flipper
4 - derecho Flipper
5 - izquierda MagnaSave
6 - derecha MagnaSave
7 - izquierda codazo
8 - derecha codazo
9 - delantero codazo

El émbolo está conectado a un micro que activa la tecla 'Enter'

El PAC también utiliza 'Teclas', que permite más funciones. Por ejemplo, hold 'start' y pulse derecha permite desplazar a la salida del juego y 'Start' y 'derecha MagnaSave' mira el tablero en Future Pinball,

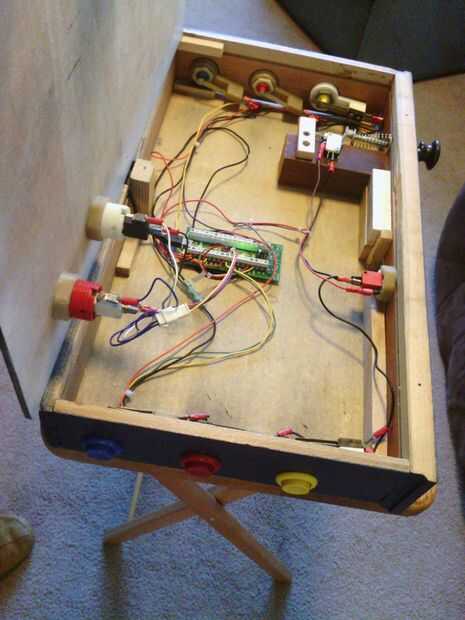

Una vez que los botones se ponen hacia fuera, puede empezar a taladrar la caja, los botones de montaje y cableado hasta. El codificador que utiliza comparte una base común, por lo que el cableado es muy fácil. Todos los botones deben cablearse como normalmente abierto.
