Escritorio de Pinball de controlador (4 / 6 paso)

Paso 4: Codazo Sensor

Acaba de llegar a través de una regleta que pensé podría ser capaz de poner a buen uso. Tengo varios 1/2" bolas de acero que encaja muy bien en jaulas de alambre y a los clips. El contacto es otro pedazo de clip que golpea a la bola. Las jaulas son todos con cable a tierra y los contactos están conectados a las entradas apropiadas del codificador.

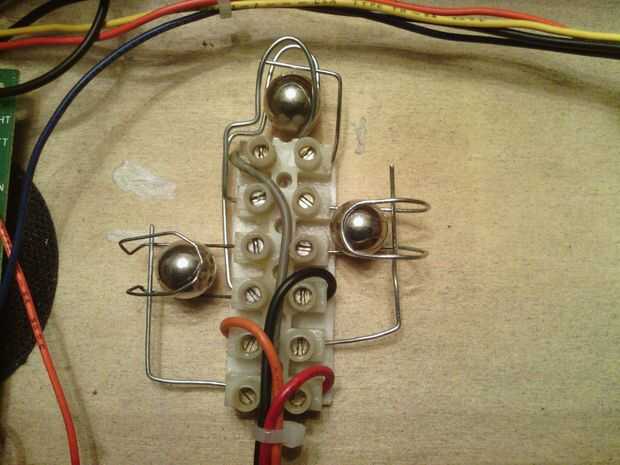

Para hacer las jaulas, me enderezó algunos clips de papel y doblado en forma con mis dedos y un cilindro pequeño (una pluma funciona). Para la izquierda y la derecha, solo doblarlas al medio para formar una U. Luego doblar la U sobre el cilindro para formar la jaula. La bola encaja perfectamente dentro de y no caerse. Jugar hasta que usted consigue un buen ajuste. La jaula de frente era un poco diferente. Usé un pedazo largo de alambre de acero para hacer de esta forma. Misma idea, salvo que toda la pieza esté a su lado para que U original es en el lado derecho de la unidad y ganchos sujetar la bola, y los extremos se montan en el lado izquierdo. No puedo realmente explicar, así que mira las fotos. Estos llegan montados en la regleta como sigue;
3 - parte superior de la jaula frontal
4 - izquierda empujar la jaula (montada en la derecha)
5 - derecha codazo jaula (montada en la izquierda)
6 - izquierda empujar la jaula (montada en la derecha)
7 - derecha empujón frente y jaula de parte inferior de jaula (montada en la izquierda)

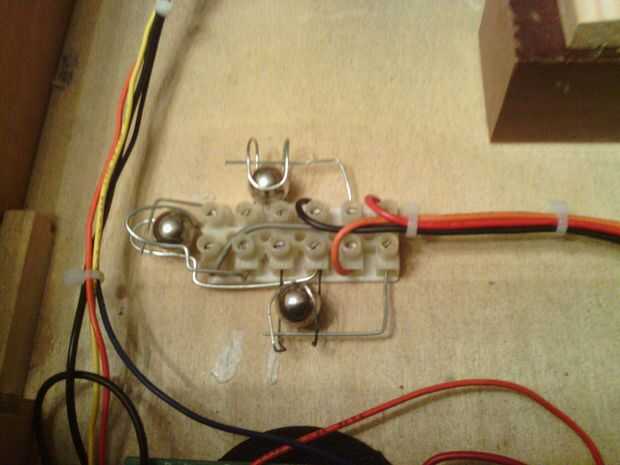

Una vez que se hacen las jaulas y las bolas dentro, es el momento de hacer algunos contactos. Desea el contacto a sentarse dentro de la jaula para que la bola lo golpea cuando está empujado. Para ello, sólo algunos clips de papel en forma de la curva e insertarlos en sus terminales. Una vez más, ver las fotos para una mejor idea.
2 - frente
10 - izquierda desplazar (a derecha)
11 - derecho nudge (izquierda)

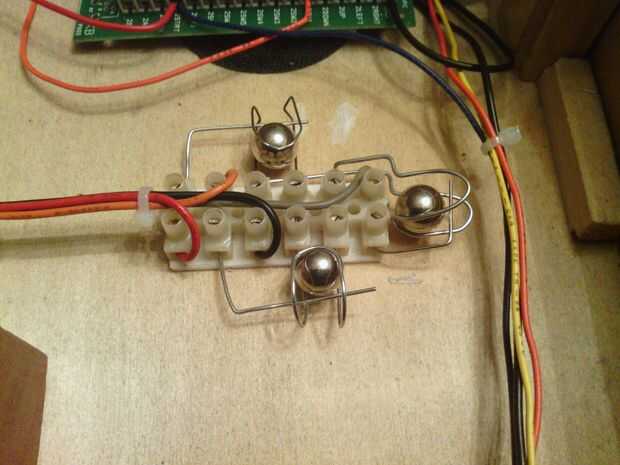

Ahora nos elctronico todo. Necesitamos 4 cables para esto. El cable de tierra se puede dividir por medio de un interruptor para desactivar el sensor de nudge, si es necesario.
1 - frontal codazo
8 - tierra
9 - izquierda codazo
12 - derecho codazo

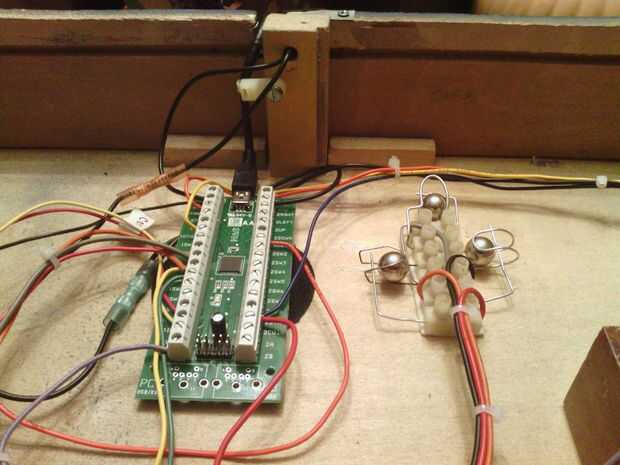

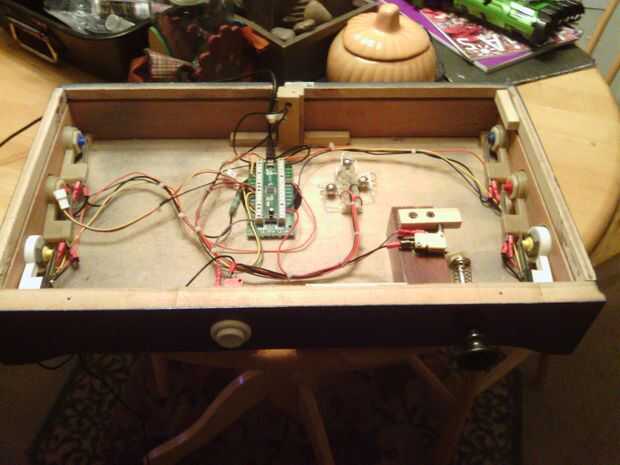

Este arnés está cableada en el VE-PAC en paralelo con los actuales botones arcade. De esta manera que pueden ser utilizados juntos, o el sensor desactivado, mientras que los botones permanecen activos.

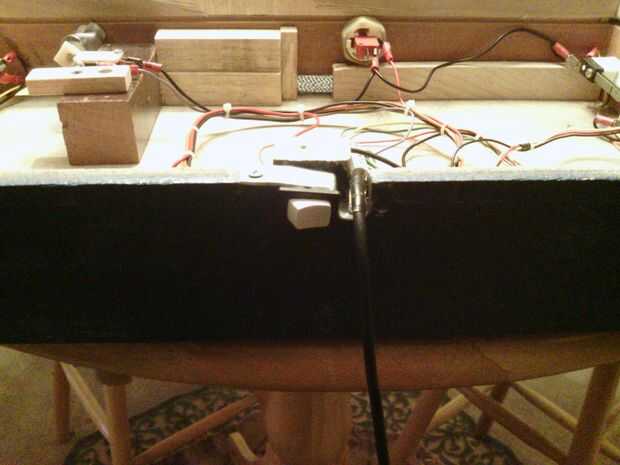

Instalar un interruptor en el cable a tierra del arnés nuevo si desea deshabilitar el sensor de empujón y seguir utilizando los botones. Había montado en la parte posterior del controlador.
