Escritorio de Pinball de controlador (5 / 6 paso)

Paso 5: Codificador de teclado (o gamepad codificador)

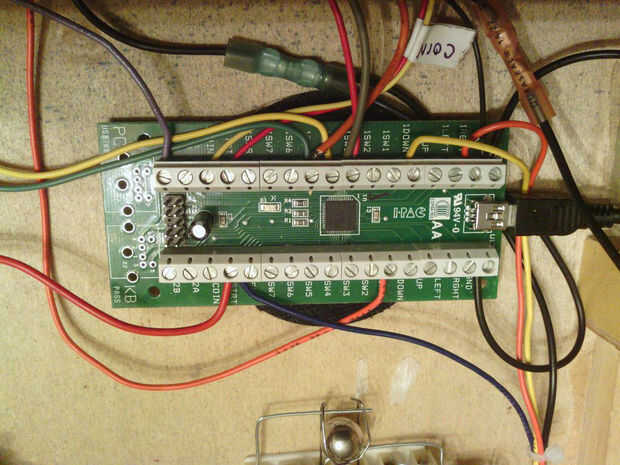

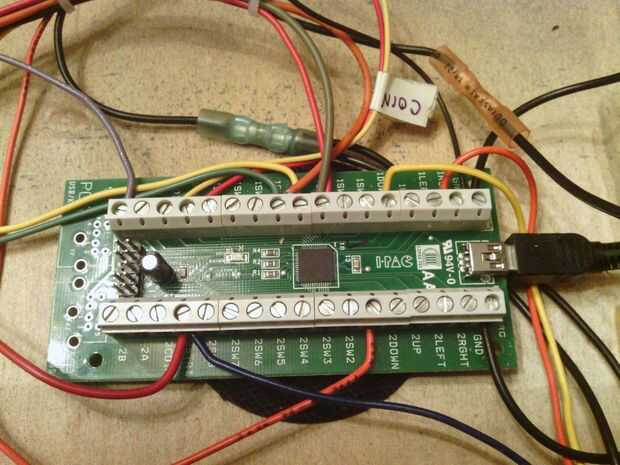

Ahora que todo está en su lugar, es hora de alambre a su codificador de teclado.
Tengo las siguientes conexiones en la board...
Aleta derecha - 1DOWN (flecha) hacia abajo
Flipper - 1SW4 a la izquierda (Shift L)
MagnaSave - 1RIGHT a la derecha (flecha derecha)
A la izquierda MagnaSave - 2SW1 (A)
Nudge - 2STRT a la derecha (2)
Nudge - 1SW5 a la izquierda (Z)
Nudge frontal - 1SW3 (espacio)
Émbolo - 1B (entrar)
Crédito - 1COIN (5)
Inicio - 1STRT (1)

Entonces configuré estas entradas en Visual Pinball y Future Pinball para que coincida con el controlador.
