* Actualización 22/01/2014: Sigue funcionando fuerte y todavía usada todos los días.

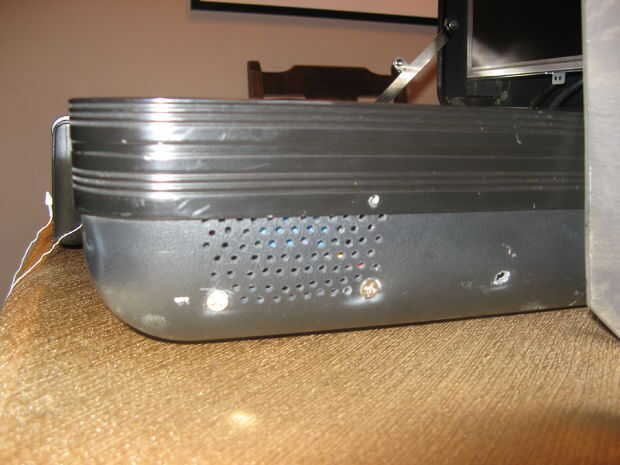

* La mayor adición que hice desde la última actualización es la incorporación de altavoces con alimentación, montado en la parte inferior de la estructura de madera en donde se encuentra el teclado. He comprado un altavoz portátil de poco cutre de la tienda local para las piezas. El pcb es pequeño, sólo cerca de 2 pulgadas en un lado y el circuito se basa en el amplificador LM386. Alambré energía de un puerto USB. Un pequeño interruptor convierte encendido. Los altavoces son probablemente 1W y tienen terrible respuesta baja. 'S una mierda, pero mucho mejor que ningún sonido en absoluto. Cuando quiero calidad de sonido buena enchufo un par de auriculares.
* La más importante modificación que hice fue Agregar un cable de tierra a la placa base y discos duros. La falta de un terreno fue la causa de todos los errores del disco duro había experimentado y que me llevó a reemplazar disco tras. Por un lado me siento mal para RMA'ing tantas unidades de WD. Por otro lado, si la unidad lentamente fallará sin una conexión a tierra, tal vez debe obtener una etiqueta de advertencia.
* Tiene un nuevo Logitech inalámbrico (RF) ratón (modelo M305) con una increíble vida de rango y batería. El dongle es muy pequeño y permanece conectado en uno de los puertos USB del interior.

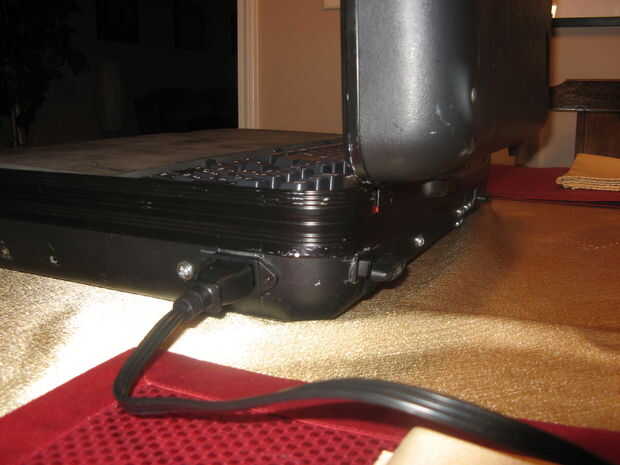

* Tuve que reemplazar el cable de enchufe en el lado por uno nuevo ya que el viejo se desgastaron y comenzó a chispear. También cubrí algunas de las conexiones expuestas dentro de la caja con cinta aislante líquida para seguridad.
* La manija plástica original se rompió a lo largo del tiempo y fue mi solución rápida para sustituirla por una manija del gabinete de cocina que pasó a tener el mismo espaciado del tornillo. Es muy incómodo sostener para lances largos pero he sido demasiado perezoso para actualizarlo. He decidido que finalmente se reemplazar esto con un asa cuerda paracord que será fácil de instalar y cómodo de sostener.
* Yo actualmente estoy bateando un cable mal en el conector de alimentación de la Motherboard, Tarjeta madre que causa el carril V 3.3 gota baja (he visto hasta 2.7 V) y el sistema para colgar. Manipulación del alambre restaura el voltaje a 3,3 V. Por ahora, me conformo con seguimiento y manipulación del alambre cuando cae.
* Si alguna vez llego el momento, todavía estoy pensando en la adición de la webcam y el micrófono. También tengo un diseño para cambiar la salida VGA a una cabecera externa, segundo para que fácilmente puedo conectar a proyectores y televisores sin cambiar la conexión VGA en la placa base.
* Actualización 07/02/2012: Finalmente me estoy tomando el tiempo para describir el estado del proyecto. Para los que preguntan, este ha sido mi equipo principal (sólo lectura) ya que he construido. Lo uso todos los días en casa y en el trabajo. En ocasiones he tenido que llevar hasta 2 millas. No era cómodo, pero imaginen hacer eso con un ordenador de sobremesa. Aquí está una lista de modificaciones:

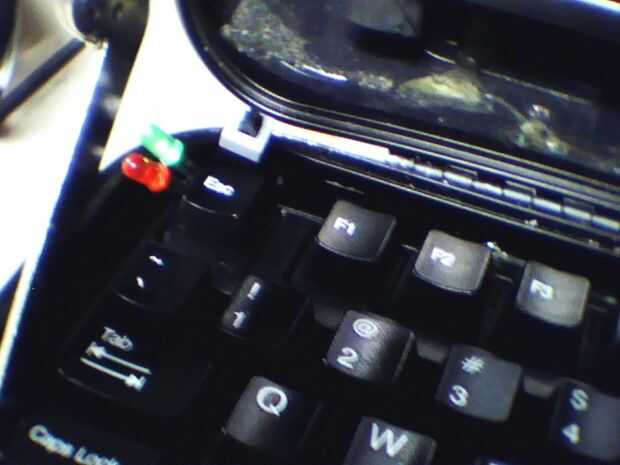

* Con cable un [botón de encendido / LED de alimentación / HDD LED] encabezado a la placa base. Ella ahora se enciende al pulsar un botón, cortocircuitos no más puentes en la placa base.

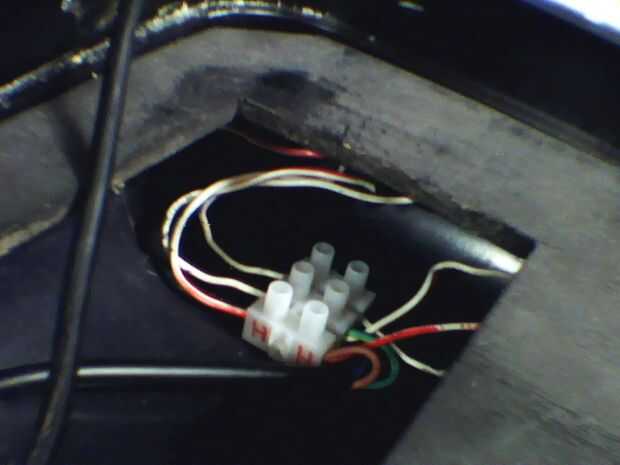

* Cableado de alimentación interna ha sido rehecho con un bloque de terminales para conveniencia y seguridad. El monitor ahora duro con cable al bloque de terminales en lugar de usar un enchufe y una toma de corriente. Esta configuración ahorra espacio y ha expuesto menos cables y contactos metálicos. Yo había planeado para que el monitor extraíble, pero había desechado esta idea.

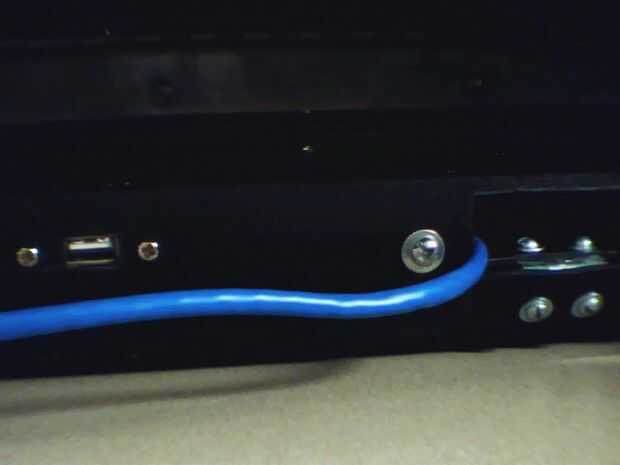

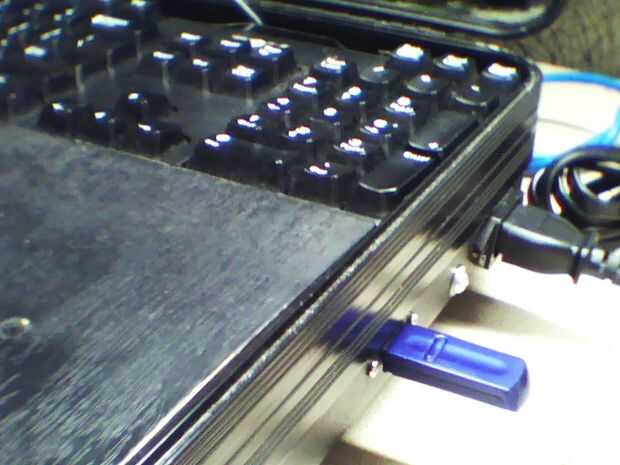

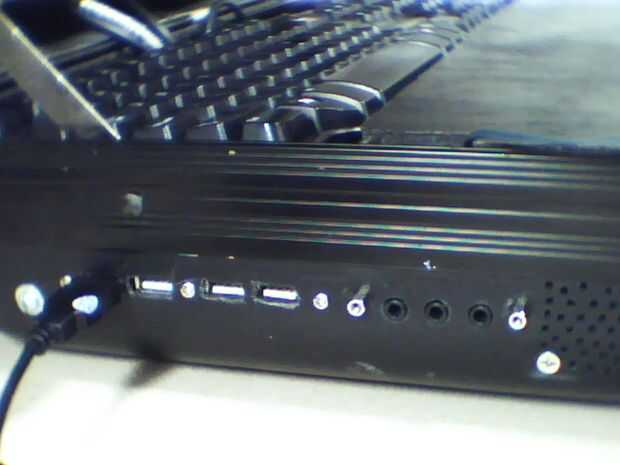

* Instalar cabezales USB en, parte posterior, lados izquierdo y derecho para un total de 6 puertos USB externos.
* Instalar un conector de audio en el lado izquierdo, pero todavía necesita ser renovado. Esto es una consecuencia de la placa base que no utiliza el arreglo de la Perno estándar y mi conector de cabecera es un solo bloque de plástico, por lo que voy a tener que recablear la cosa para que funcione. A partir de ahora, estoy usando los conectores de auriculares/Altavoz trasero accesibles a través de la puerta trasera o debajo del teclado.

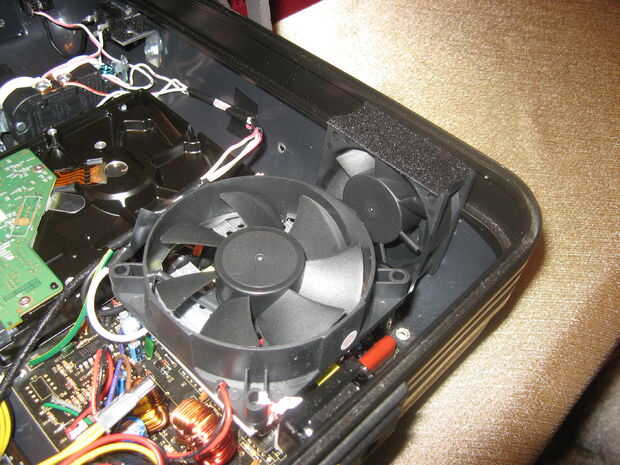

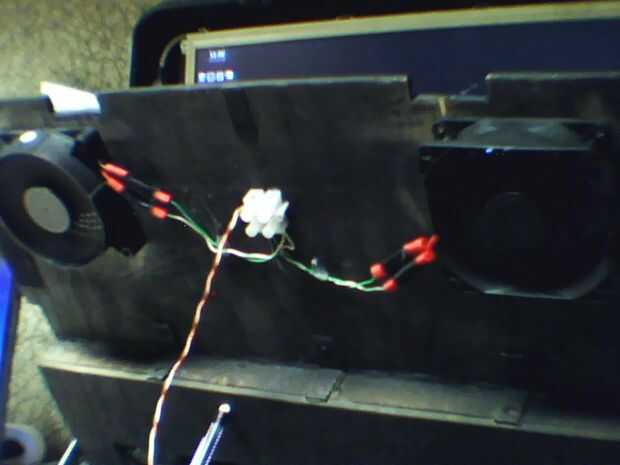

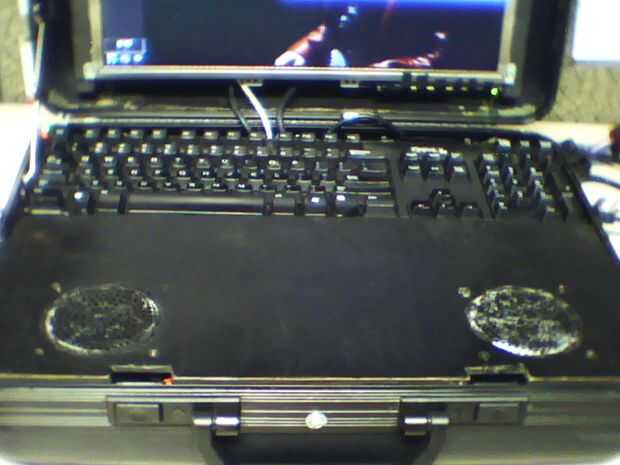

* Instalar dos ventiladores de 80 mm en el resto de palma que expulse el aire de la caja. Los dos ventiladores pequeños en el lado permanecen pero sólo podían mantener la temperatura de cerca de 55 C. Con los dos ventiladores más grandes el caso y las temperaturas son alrededor de 35 C.
* Conectar un USB WIFI dongle para que conectividad inalámbrica posible (uso todo el tiempo en casa) pero que no está permanentemente conectado todavía.

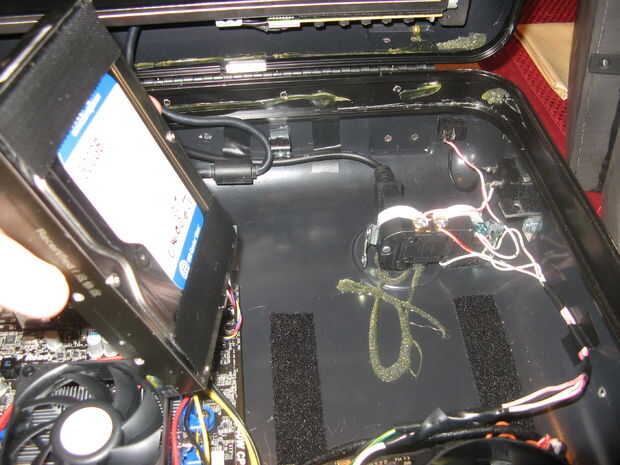

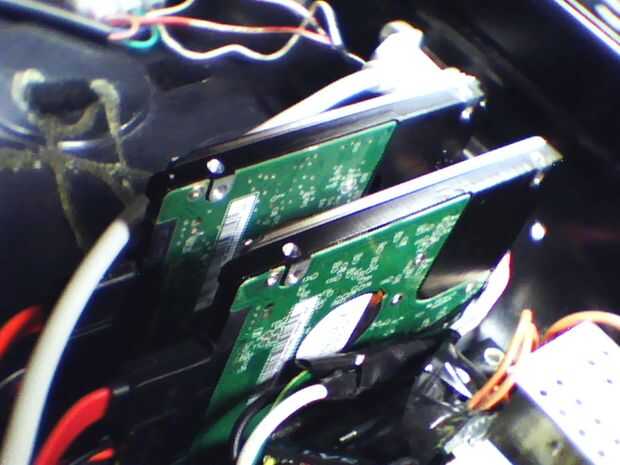

* Reemplazado 3.5" HDD con el funcionamiento del dos 2.5" HDD en RAID 1 (linux RAID por software). El original disco de 500 GB no. Pasé por varios reemplazos del fabricante (cuento largo) antes de terminar con la configuración actual. En un momento cambié a discos de 2,5" porque pensé que podrían soportar golpes mejor. También ocupan menos espacio, son más ligeros y producir de manera menos calor. El espejado ya ha venido práctico, como una de las unidades en la primera pareja tuvo que ser reemplazado. Ahora me quedo con 250 GB y un disco de 360 GB (que por supuesto residuos 110 GB en la segunda unidad). Tengo menos espacio, pero nunca usaré todo de todos modos.
* Próxima modificación objetivos incluyen altavoces montados, un micrófono montado, una webcam montada (ya he comprado estas piezas) y tal vez un nuevo procesador. También estoy considerando la energía de la batería recargable pero sólo para el modo de espera que sólo es necesario un Watt o menos.
Nota de seguridad: Este proyecto requiere experiencia cableado eléctrico como los voltajes y las corrientes involucradas son extremadamente peligrosas. El MD1 se muestra en un estado incompleto con red eléctrica expuestas. Quien intente replicar este proyecto asume todos los riesgos. Además, los componentes no están bien protegidos y deben tener cuidado de no al cortocircuito de los contactos eléctricos expuestos (con bebidas derramados, tornillos caídos, etc.).
Componentes: Costo es una restricción grande y he hecho mi mejor esfuerzo para elegir piezas con una buena relación que permiten actualizaciones futuras. La placa madre recibió la consideración más importante. Compré una caja ASRock placa microATX 890GM Pro3 Newegg que soporta USB 3, eSATA, DDR3, procesadores hasta el Phenom II X6 y tiene gráficos a bordo decentes (en el momento de la escritura). Fui con un procesador de presupuesto, un Athlon II X 2 250, pero el plan de actualización para más núcleos en el futuro. También comenzó con un solo stick de 2GB de memoria DDR3 y más adelante así actualizar. Pude obtener un disco duro SATA3 Western Digital de 500GB a 7200 RPM de Newegg como un recert muy barato. La fuente es de 350W de DiabloTek. Ya que sólo ha sido el MD1 para arriba y funcionando una semana o así que ahora, no pueden decir si esta fuente es una buena comprar pero puedo decir que me sorprendió la profesionalidad de los envases, que era mucho mejor que otras fuentes de alimentación de basura he comprado en el pasado. Estoy usando un mouse inalámbrico de Microsoft en el momento y un teclado de Dell. El teclado fue un hallazgo especial, puesto que este Dell tiene plástico extra muy poco recorte. Otros teclados no encajaría en el caso. Finalmente, la pantalla LCD es de una Sony 17 en que adquirió de un vendedor en Craigslist. En total, el proyecto me cuesta entre $300 y $350. Probablemente se puede hacer para alrededor $300 ahora que tengo la experiencia y las herramientas.

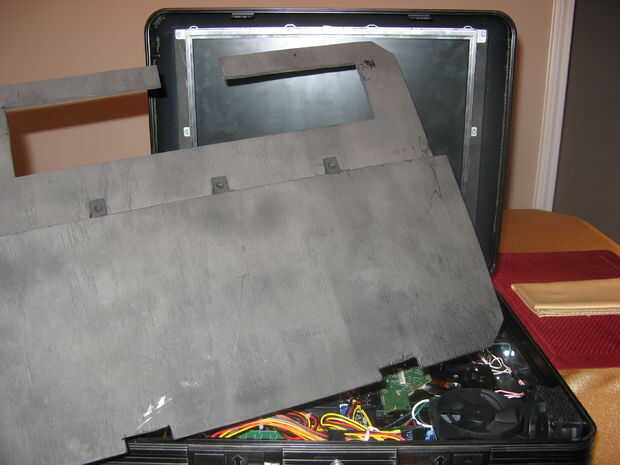

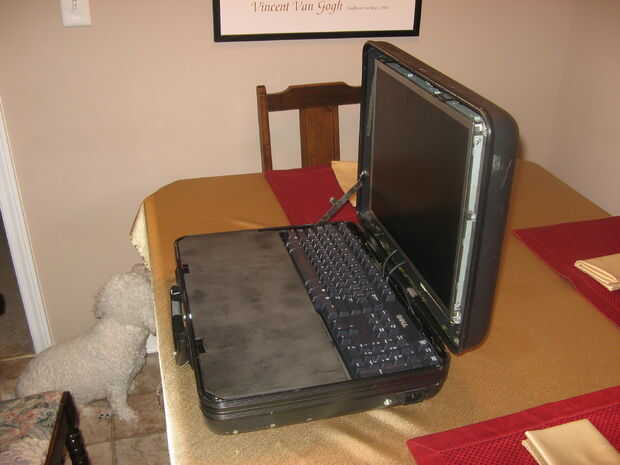

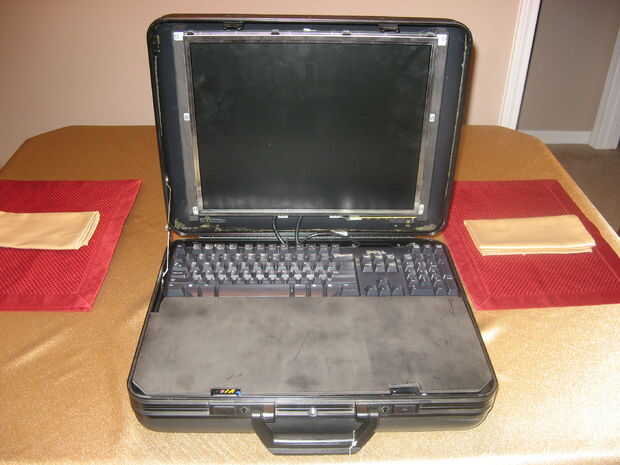

Otras piezas: El caso fue elegido después de mucha consideración. Colocó en una vieja caja de plástico para un camcorder VHS de hombro-montado que encontré en una tienda de segunda mano. Originalmente había elegido una caja de metal de la máquina de escribir, pero me gustó este caso plástico era más cuadrada, mucho más ligero y ligeramente más ancha. Tradicionalmente, otros han usado maletines de aluminio, pero estos normalmente cuestan alrededor de $25 de nuevo y no pude encontrar que nada usado. La palma resto cubierta fue hecha de una hoja de madera contrachapada de roble que conseguí en Lowes por unos $4. Se utilizó una sierra de calar para cortar las piezas, que se llevan a cabo junto con pegamento caliente. Soportes de metal pegados en los bordes de apoyo. Los tornillos fueron evitados para maximizar el espacio en el hueco del teclado. El interruptor de encendido conector y rocker en la parte posterior fueron tomados de la fuente de alimentación.

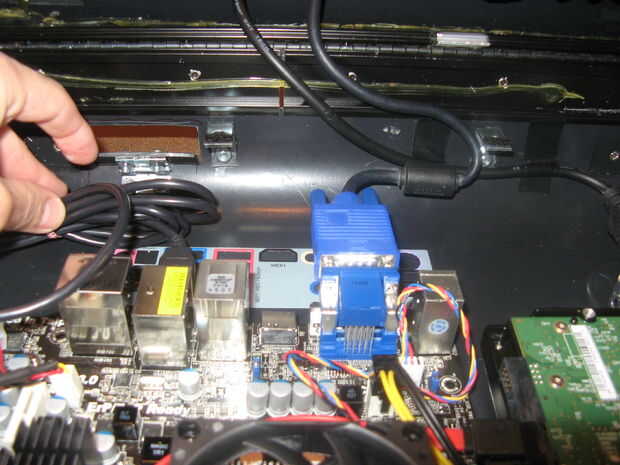

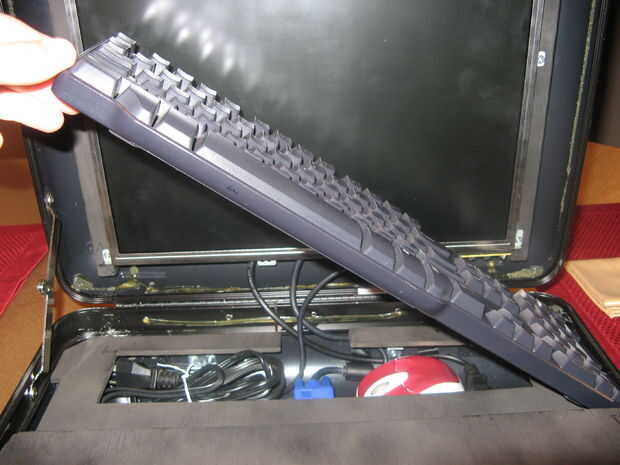

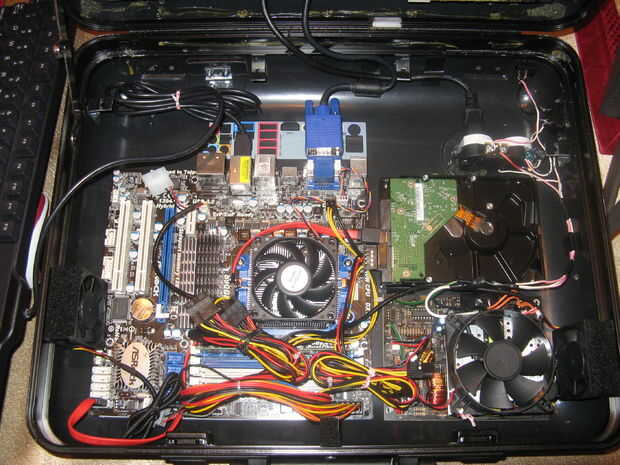

Diseño interior y construcción: Se dedicó más tiempo planeando el diseño del interior que en cualquier otra fase de este proyecto. Hasta ahora estoy satisfecho con el diseño. Las piezas son velcro sería en la parte inferior de la caja por lo que no hay metales tornillos, tuercas o tornillos que sobresalen de la parte inferior que puede dañar el escritorio debajo. Esto también significa que cualquier parte puede ser quitada rápidamente si necesita ser reemplazada. La fuente de alimentación y CPU tienen ventiladores altos y su posición fue determinada por la posición del teclado que está empotrado en la cubierta del resto de Palma. Quería el teclado cerca de la parte posterior para una mudanza cómoda mecanografía y para proporcionar una superficie frontal en la que se puede utilizar un ratón. Esto significó que la motherboard y la fuente de alimentación tuvieron que colocarse hacia la parte delantera. Esto funcionó bien, como hay espacio en la parte trasera para conectar cables a la placa base. Tener los puertos a ras con el lado de la caja era considerado, para que todos eran accesibles desde el exterior, pero esto requeriría el cable VGA que sobresalgan por el lado de la caja. No cableado el cable de alimentación a la pantalla porque tengo planes para hacer la pantalla LCD desmontable y libre de pie. En cambio, se instaló una toma de corriente normal. Los conectores de energía en esta área se cubrirán eventual para proteger al usuario. El disco es montado boca abajo para que el SATA y cables de alimentación no afectan a la placa base. Colocan una etiqueta en la parte inferior de la caja cerca de los puertos que me ayude a recordar lo que son los puertos ya que no se puede ver desde la parte superior. El reverso de la caja tiene un interruptor de poder y pernos que sobresalgan, pero los pies alto evitar de tocar el suelo cuando el caso se puso de pie, esto fue muy afortunado.
Consideraciones y planes para el futuro: Como se dijo antes, la elección de la placa base permite excelentes oportunidades de mejora para la RAM y la CPU. El disco duro será suficiente para mí durante mucho tiempo (no descargar películas o música). Por desgracia, no puedo montar una tarjeta gráfica discreta, así que pegué con los gráficos integrados para la vida de la pc. Elegí un chipset de gráficos integrados principales para obtener la máxima duración de la GPU. Eventualmente se cubrirán las conexiones expuestas y estoy pensando en una manera para cubrir placas de circuito impreso así para evitar escasez de accidental. Tengo puertos USB externos de envío de China que se adjunte a las cabeceras de la Motherboard, Tarjeta madre, así como un interruptor e indicador de LED. A partir de ahora, estoy usando un destornillador para cortocircuito los pins en el Motherboard, Tarjeta madre para encender el sistema, que es muy incómodo y un poco peligroso. Por último, me gustaría hacer la pantalla LCD desmontable y sin pie para que con un teclado inalámbrico y ratón, el sistema se puede convertir en una configuración de escritorio normal, con la unidad principal descansando debajo de un escritorio.
