Escritorio soporte para teléfono celular (2 / 3 paso)

Paso 2: Modelo de CAD

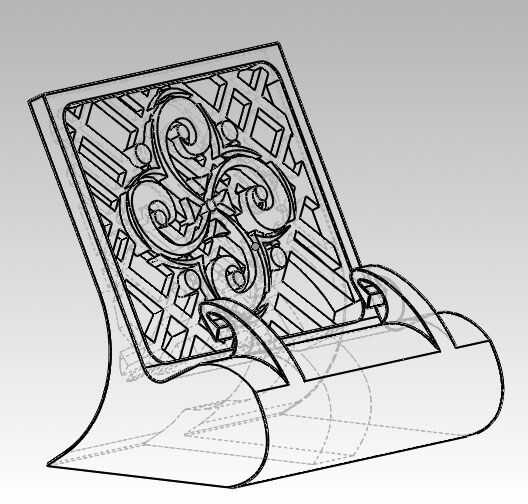

El modelo es hecho en Solidworks, pero cualquier herramienta de CAD estaría bien. SolidWorks es bueno porque permite que cada parte edición en un archivo de ensamblado usé una caja de tamaño relativo al ver cómo mi teléfono se forma en el soporte y cambiar características en consecuencia (ver siguiente paso).

Diseñé el soporte para minimizar la cantidad de la pantalla se oscurece y para evitar que el celular caiga del sostenedor (los ganchos en el frente y un dip de ángulo que el teléfono se encuentra en). Los ganchos delanteros son una preferencia estética por lo que puede ser eliminados o modificados a voluntad.

Era importante para mí que el trabajo de soporte para orientaciones celular horizontal y vertical dar cabida a diferentes aplicaciones. Tener un mock up forma (como se ve en el siguiente paso) de mi teléfono celular fue muy útil para asegurarse de que el soporte era lo suficientemente grande para todo pero no demasiado grande como para cubrir los altavoces o la pantalla.

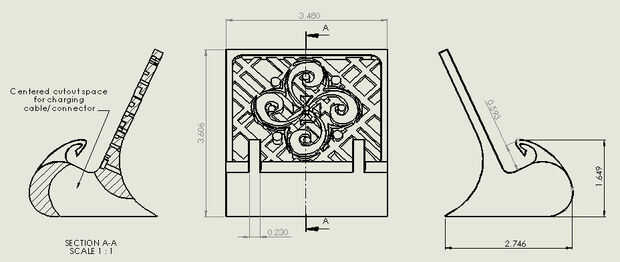

Ya que necesitaba el soporte para permitir que el teléfono para estar conectado para cargar, he tenido que añadir una función de separación. Es importante asegurarse que hay suficiente espacio vertical dentro del soporte (debajo del teléfono) para el final del cargador que no se doble. La forma de mi corte nuevo fue basada en preferencias personales. En mi diseño, el cargador tiene que canalizarse a través de la parte posterior antes de ser conectado al teléfono (en posición vertical). El corte de separación puede colocarse en la parte delantera del soporte así como para que el teléfono ya enchufado puede ser colocado directamente en el soporte sin desconectar.

** forro patrón tiene algunos geometría precaria pero cada pieza es conectado a tierra en algún momento. Las diagonales pueden cambiar de puesto para mejorar apoyo si es necesario. patrón constituido splines.
