Escritorio trebuchet del marco de la bicicleta (1 / 7 paso)

Paso 1: Marco y eje

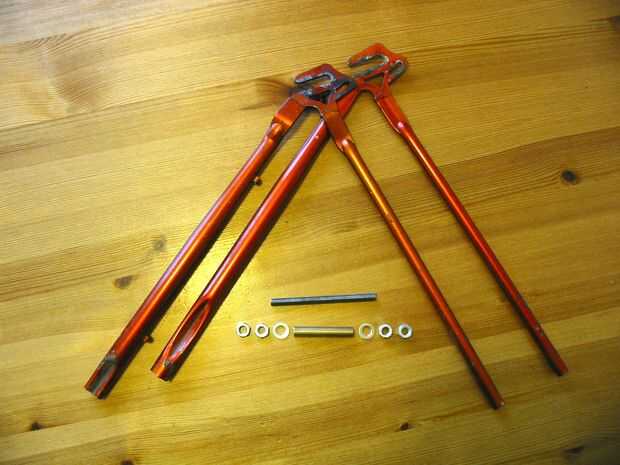

Mi primer paso fue cortar la forma de la horquilla trasera de la bicicleta y construir el árbol. Corte los tirantes de cadena como el pedalier como sea posible y me realizó una operación similar en las estancias del asiento. Esto deja un margen de reducción y recorte de las estancias más adelante.

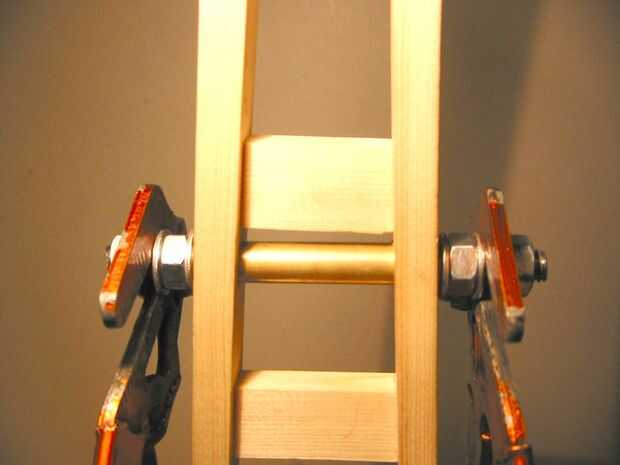

El árbol consta de una varilla roscada, un tubo espaciador metálico, arandelas y tuercas. Mi separador es 55mm de ancho. El ancho del separador determina el ancho del brazo de lanzar. Para este diseño de brazo de tirar el espaciador debe ser ligeramente más estrecho que el peso. Tenga en cuenta que la horquilla de lado de la cadena tiene una torcedura impar que se supone debe dar espacio para la rueda libre (un diseño realmente extraño de los años 70). Las horquillas no los tendrá y puede que necesite agregar unas nueces dentro de la horquilla para dar más espacio para el peso. Así que deja el árbol un poco más por lo que se puede experimentar. Es más fácil quitar el exceso ancho más adelante que es agregar más.

Si te fijas bien notarás que usé un tubo de caña y 10mm de 8mm para el espaciador. Esto no es tan bueno como espaciador varilla y 12mm 10mm debido a la deserción en la horquilla se diseña para un eje de 10mm.
