Escritorio trebuchet del marco de la bicicleta (3 / 7 paso)

Paso 3: Recortar marco y construir la base

Después el brazo de lanzar construyó la base para el trebuchet. La base mantiene la cadena y asiento se mantiene de la mudanza, proporciona una tira de lanzamiento para la Honda y fijaciones para el gatillo. Antes de podría construir la base tenía que recortar la cadena y asiento se mantiene a la longitud correcta.

Puesto que el trebuchet que iba a competir contra tenía 30cm de altura de árbol, que iba de 30cm también. ¿Creo que mencioné que este trebuchet está destinado a la guerra entre oficina, hice yo? Este trebuchet aumentará mi gama del fuego y me dan una mano superior contra el trebuchet de mi jefe.

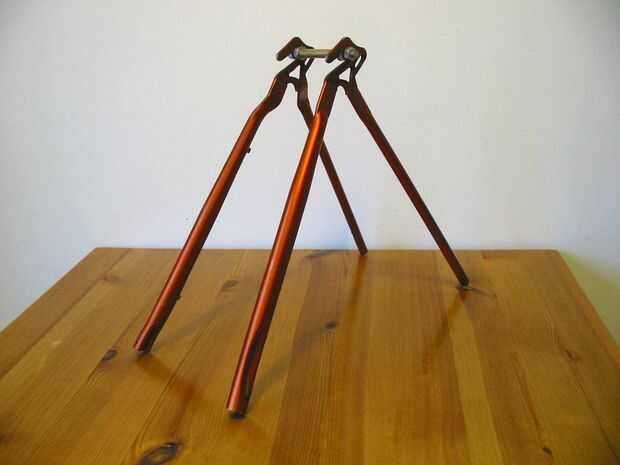

Configurar mi marco como en la imagen, utilizando el eje sin el brazo de lanzar. Esto no es óptimo, ya que es muy difícil conseguir el drop outs alineados paralelo. Mide 35cm desde el centro del eje por el lado externo de cada estancia y corte diagonalmente las estancias. No fue muy exacta, ya que el otro abandono es doblado, pero funcionó muy bien.

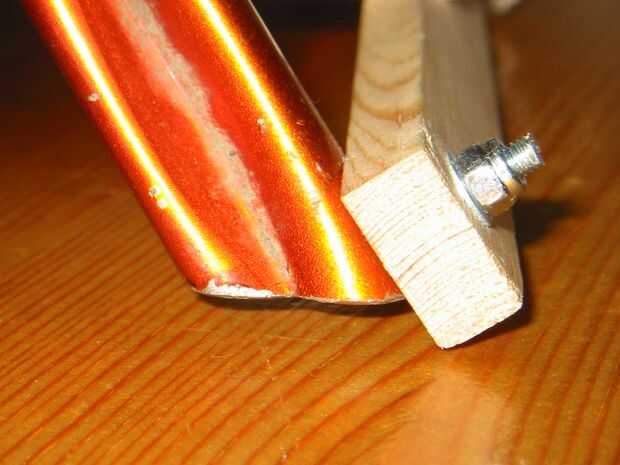

Después del corte de perforar los agujeros de la base, sujeta los puntales transversales y había pegada la tira de lanzamiento para la Honda. Usted podría utilizar por ejemplo una hoja de metal doblada al bajo en forma de U para la tira de lanzamiento, pero creo que este enfoque es un poco más rígido.
