Escuchar con el uso de ultrasonido un DIY Flanagan 'Neurophone'

actualización: Neurophone inventor Patrick Flanagan ha confirmado desde entonces diseño puede producir efectos Neurophone, aunque es todavía probablemente no tan bueno como la cosa real. Algunas investigaciones sugieren por ello: salida de onda cuadrada del TL494 es distinguido por los piezoeléctricos (que son los condensadores), produciendo una "onda Lilly"-como señal de que imita las señales producidas por los nervios. (The Lilly Wave, por lo que entiendo, es un fuerte repunte positivo seguido por otra igual pero negativa. Se trata de los primeros transportes de pico algo, creo que los iones, a través de la barrera entre los nervios mientras que punto negativo trae por lo que los nervios pueden utilizar otra vez)

En general, se equivocan bastante. Resulta que tienes que sustituir el líder y los bordes de fuga de la forma de onda de audio con los que tienen una pendiente de 40kHz, y entonces doble diferenciarla. El TL494 "Neurophone," mientras que producir una astilla pequeña del efecto real, está bastante lejos.

También, resulta «estilo tapón» en-oído-monitor auriculares producen algunos de (pero probablemente no todos) de los mismos efectos un Neurophone hace. (Esto fue confirmado ni comentado por Flanagan lo que sé.) Trate de tocar ruido rosa a través de ellos! Ver el post en http://neurophone.wordpress.com/.

Al mezclar una señal de audio con ultrasonido, se puede escuchar el audio como si fuera dentro de su cabeza... incluso si los 'auriculares' en ninguna parte cerca los oídos.

Patrick Flanagan inventó el "Neurophone" hace más de 40 años. Su patente original (US3393279) era básicamente un transmisor de radio que podría ser recogido por el sistema nervioso humano. Modular un transmisor de 40kHz de uno vatio con la señal de audio y utiliza muy cerca de campo de antenas para acoplar al cuerpo. También utiliza voltajes extremadamente altos.

Afortunadamente, no necesitamos trabajar con transmisores de radio o altos voltajes. Más de una década después, Flanagan se subió con una versión de la "Neurophone" que no utiliza la radio o altos voltajes. (Patente US3647970)

La segunda versión de la "Neurophone" utiliza ultrasonido. Modulando una señal ultrasónica con el audio que queremos escuchar, es recogido por una parte poco conocida del cerebro y se convirtió en algo que se percibe como sonido.

Lo raro es esto funciona incluso si los transductores de ultrasonido están muy lejos de la cabeza: tal vez abajo en la cintura, o incluso más (dependiendo de tu cuerpo).

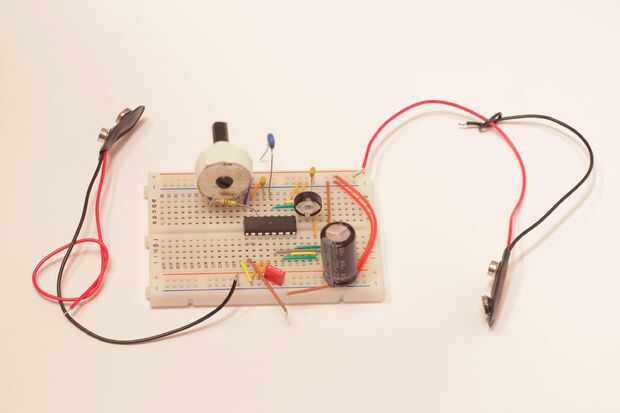

Para hacer la señal de ultrasonido, vamos a usar un controlador de modulación de anchura de pulso TL494 ampliamente disponibles. Esto no es una solución perfecta, para que no oiga la señal como con uno de los diseños de Flanagan. Pero es mucho más simple que jugar con DSP. Y te ofrece una oportunidad para experimentar y experimentar con el efecto "Neurophone".

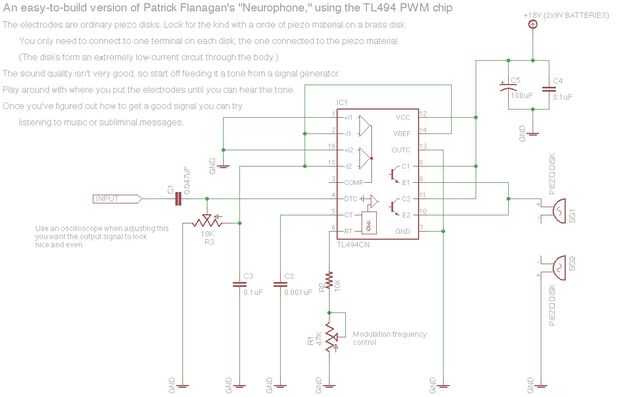

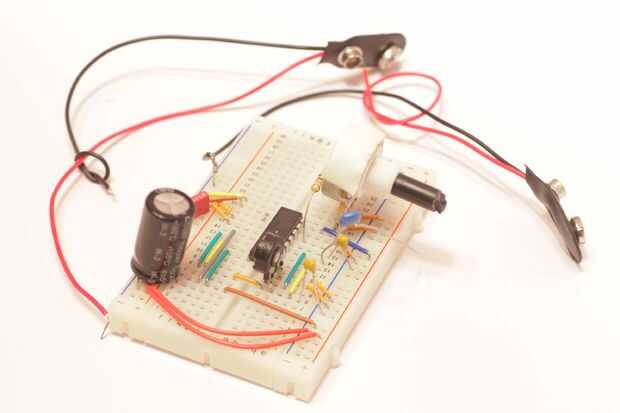

Echa un vistazo en el esquema. Verás que hay dos potenciómetros de ajuste.

El primer potenciómetro es cerca de la entrada, y ajusta el diagonal de la C.C. de la entrada: Si el TL494 piensa que la señal de entrada es en su mayoría positiva, neutral o negativa sobre todo. La mejor manera de ajustarla es conectando un osciloscopio a la salida del circuito. Conecte un generador de señal senoidal a la entrada. (Si no tienes un generador de señal, genera una onda sinusoidal de 440Hz en el editor de código abierto Audacity música y cargar el archivo en un reproductor de MP3). Ajuste el potenciómetro hasta que la señal se ve sobre incluso entre parte superior e inferior. Si no tienes un osciloscopio, prueba con el potenciómetro centrado.

El segundo potenciómetro controla la frecuencia de modulación. Usando el osciloscopio o un frecuencímetro, gire hasta que usted consigue sobre una señal de 40-50kHz de la salida (sin nada conectado a la entrada). Si no tienes ninguno de esos, juega con el control hasta que oiga la señal.

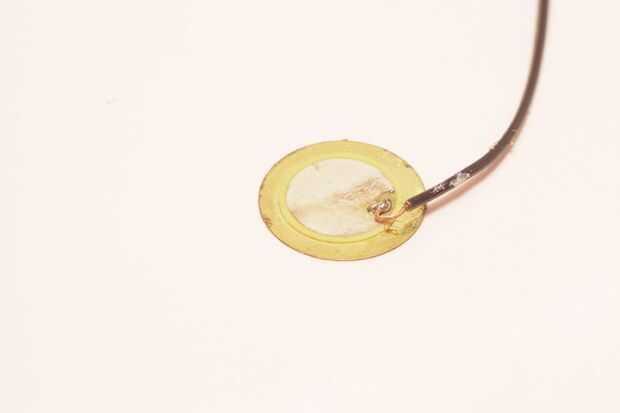

Los 'electrodos' son realmente transductores. Usted puede elegir los discos piezoeléctricos en línea, o en una tienda de electrónica. Trate de buscar 'piezo' o 'piezo elemento.' Sólo tiene que conectar con el lado del piezoeléctrico en cada uno: los discos forman un circuito eléctrico a través de la superficie de la piel. (Esto puede ayudar a la señal de ser oído, puesto que los nervios son muy sensibles a la electricidad.) No te preocupes: hay tan poco corriente que fluye entre los electrodos que se sentirá nada. (Y aunque no soy un profesional médico, no creo que hay alguna forma podría hacer daño).

Ser cuidadosos acerca de ponérselos y tomarlos, aunque. Está poniendo una señal de ultrasonido de muy alta potencia, por lo que si se sientan demasiado libremente en la piel irriten.

Por último, probablemente encontrará que la señal es más fácil de oír en la cabeza' con los electrodos cerca de la cabeza. También y esto se aplica doble si estás poniendo los electrodos lejos de su cabeza, usted probablemente sólo podrá 'escuchar' un margen muy estrecho de frecuencias. Un generador de señal donde fácilmente se puede variar la señal de 20Hz a 20.000 Hz es muy útil en la búsqueda de lo que se escucha y no se puede.

Oh y no te olvides de jugar con el control de volumen en el generador de señal o reproductor de MP3: puede que necesite configurarlo mucho mayor o menor que con los auriculares regulares.
