Escuchar su planta hacen música! -Versión de Ethernet (3 / 6 paso)

Paso 3: Conecte el sensor de humedad

La teoría detrás de medición de humedad es simple.  Puesto que el agua conduce la electricidad, si el suelo es húmedo tendrá una impedancia más baja que cuando es seco, por lo tanto actúa como una resistencia y se puede medir en un circuito divisor de tensión como un LDR.

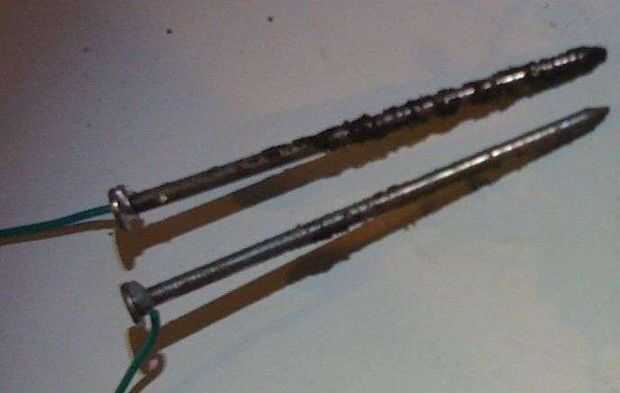

Lamentablemente si solo pegan dos cables en el suelo y pasar un DC actual a través de él, nos realizarán tareas de electrólisis, que hace que las moléculas de agua en contacto con los cables para la descomposición, liberando oxígeno e hidrógeno.  No sólo se esta causa burbujas poco para aparecer sobre la superficie del cable reduciendo así su capacidad para pasar corriente, pero erosionarán rápidamente los cables.

La 'solución' (usar comillas puesto que no resuelve el problema tanto como a lo lento.) se debe alternar la corriente.  Esto significa que enviar la corriente a través de los cables de una manera entonces lo contrario, en teoría de la prevención de la electrólisis.  En la práctica, no funciona para siempre, así que tal vez tengamos que cambiar los contactos del suelo cada dos meses, pero que es un precio pequeño a pagar por la simplicidad de este método de medición de humedad.

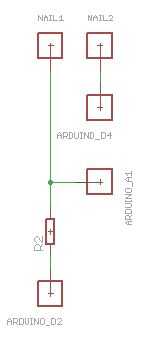

A continuación es el circuito que utilizamos para conectar a.

El código para alternar la corriente y tomar una lectura es todo en el sketch de Arduino más adelante en este instructable.
