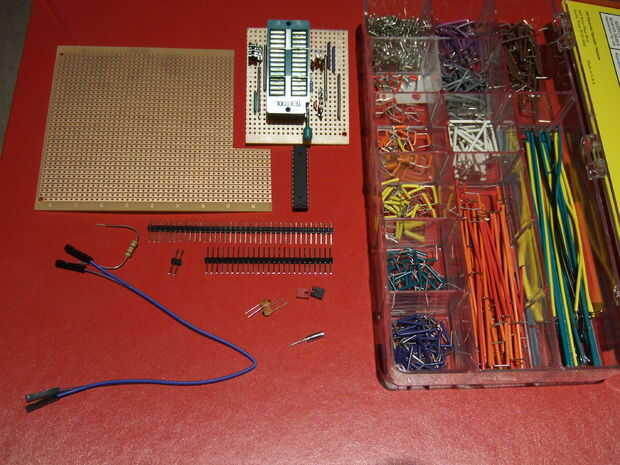

Paso 1: Lo que usted necesita
1) perforada, 0,1" distancia entre los orificios
2) zócalo del IC de conexión rápida
3) resistor de 10kOhm
4) 5 x 2 y 1 x 3 macho/macho conector con patas de corto o largo, 0,1" distancia entre los orificios
5) 1 x 8 y 1 x 10 macho/macho conector con patas de largo/largo, 0,1" distancia entre los orificios (esto puede variar con el tipo de original arduino utiliza)
6) 2 Cables con conector hembra/hembra
7) 2 x condensadores cerámicos de 22pF
8) 1 x 16 MHz oscilante cuarzo
9) 4 x puente de por ejemplo una placa base vieja
10) los cables puentes de diferentes longitudes
11) 1 x ATMEGA328 o 168 a programar
La segunda imagen muestra el hardware que solía poner todos juntos.
1) hierro de la soldadura y la soldadura
2) Cuchillo para cortar alfombras
3) Serrucho con hoja delgada
4) archivo de-no demasiado grueso
5) cortadores de alambre
6) alicate punta fina
7) sharpie marcadores de diferentes colores y lápiz
8) tercer hecho a mano (siguiendo instructable por rstraugh... gracias)
9) pista cortador (realizando siguiendo instructable scraptopower.. .much obligado)
10) voltímetro con puntas de prueba
11) imprimir papel del patrón de tablero de tira
12) Arduino USB a serie chip (por ejemplo, Arduino Uno) para cargar el bootloader o DIYduino y sustituía en como programador USBtoSerial para subir un dibujo
