Escudo de combinación de cargador/programador de ArduinoISP (2 / 7 paso)

Paso 2: esquemático

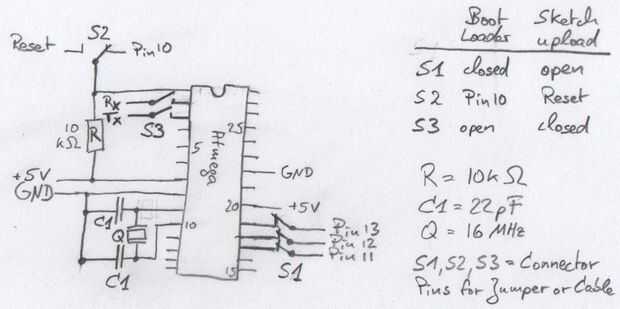

Para crear el diseño de la Junta de tira primero determiné el esquema que quería crear. Esencialmente pueden hacer un diseño de Junta de tira con cualquier esquema no importa si la inventó, lo descargaron o re-diseñarse lo. En mi caso tomé el diseño de conexión en el tutorial de ArduinoToBreadboard para cargar el gestor de arranque, así como subir un dibujo y había combinado en un esquema añadiendo unos interruptores. El resultado se muestra en la figura. Tenga en cuenta que los interruptores se realizaron mediante puentes típicos Motherboard, Tarjeta madre.

Configuración del gestor de arranque (como se muestra en la figura):
S1 está cerrado (es decir, Pins 11, 12 y 13 están conectados para el Atmega)
S2 se cambia al Pin10
S3 es abierto (es decir, Rx y Tx no están conectadas al ATMEGA).

Configuración de carga de bosquejo:
S1 está abierto (es decir, no están conectadas Pins 11, 12 y 13)
S2 está conectado al Reset
S3 se conecta Rx y Tx con el ATMEGA328

El esquema más muestra las conexiones de + 5V y tierra (GND), 16 MHz oscilante cuarzo (Q) y sus condensadores cerámicos de 22pF (C1), la resistencia de pull-up de 10kOhm (R) y por supuesto el ATMEGA328.
