Escudo de combinación de cargador/programador de ArduinoISP (5 / 7 paso)

Paso 5: Para soldar los conectores principales

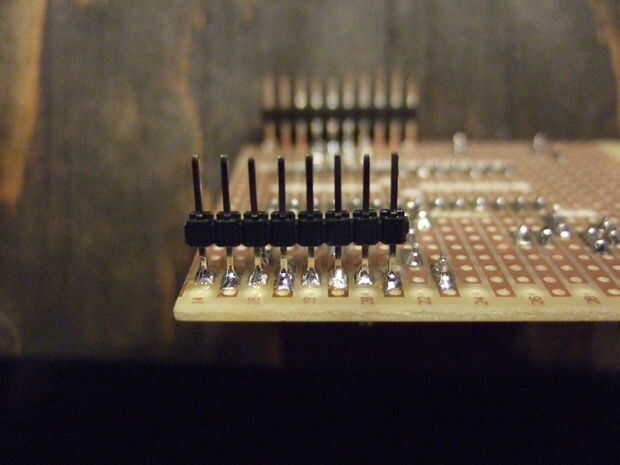

opté por usar pines del conector macho/macho con alfileres largos en ambos lados (largo/long) el enchufe en las conexiones a Arduino. Esto creó un poco más compensado en el Arduino USB del cable del jack y redujo el peligro de cortocircuitos.

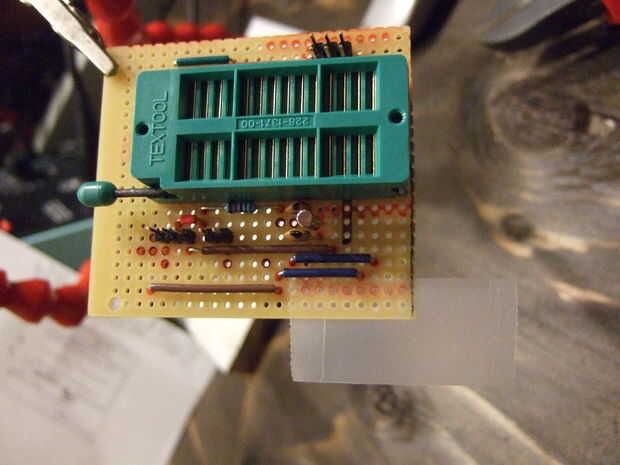

He insertado y había soldado los conectores de la parte inferior de la Junta. En primer lugar, sujetó regular cinta scotch en la parte superior del tablero en ambas localizaciones del conector como se muestra en la figura de un conector. Luego coloqué los conectores reales en el Arduino y descansaba mi escudo en la parte superior sostenido solamente por la cinta.

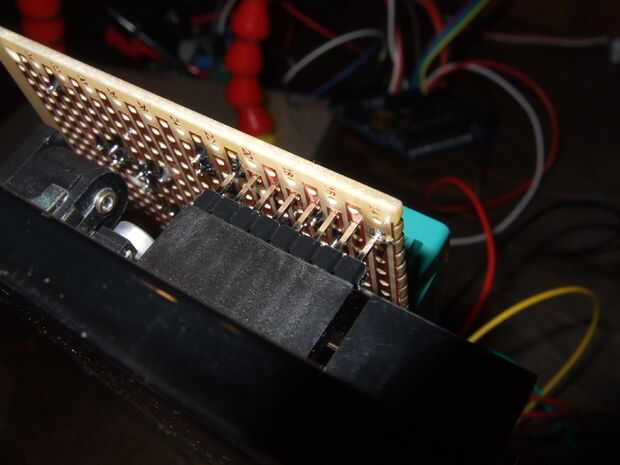

Desde abajo viro de los conectores en dos pins con alguna soldadura. Esto me permitió retirar el escudo de Arduino y soldadura correctamente los contactos del conector.
