Paso 7: Usando el escudo para subir un dibujo
![]()
![]()

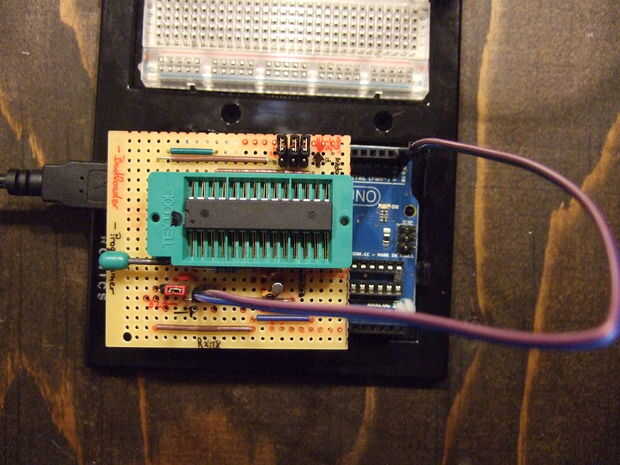

La figura muestra la pantalla en la configuración del programador que se explica por el pop-up notas. Antes de utilizar esta configuración y carga de un bosquejo para el ATMEGA, sin embargo, usted necesita quitar el ATMEGA que está conectado a tu Arduino. Estoy de acuerdo que esto es un poco incómodo. ¿Por qué utilizar un escudo, cuando sólo puede conectar el ATMEGA que desea programar en Arduino y allí? A couple razones: 1) zócalos IC estándar no se hacen con frecuencia conectar y quitar ICs. Están diseñadas para el intercambio ocasional de un IC roto. Cuanto más usted enchufe y quitar, más probable es que se desgaste y su Arduino. 2) cuando matan mi hucha te seguir adelante y comprar un USB Programador Serial. El escudo me permite cargar un bootloader y un dibujo con la misma mancha rápida del programa un aparato de esos para conectar toma de IC. Es el objetivo final, pero ahora utilizo lo que tengo.
Los pasos generales para la programación de un dibujo son:
1. Retire el ATMEGA de la placa Arduino.
2. Enchufe el escudo, asegúrese de que los puentes están ajustados correctamente y conectar el cable.
3. ir a herramientas/tablas y para
ATmega168 pick "Arduino Duemilanove w / ATmega168"
Atmega328 pick "Arduino Duemilanove w / ATmega328"
4. Abra el dibujo en el software de Arduino.
5. Presione el botón subir.
6. esperar y ver si funcionaba.
Buena suerte con tus proyectos y espero que este instructivo era de algún valor para usted.
