Paso 1: Diseño PWB - escudo de ECG
Para diseño de PCB usé gran freeware SW CircuitMaker. Ventaja de CircuitMaker es que todo el diseño de PCB liberado están disponibles, así que puede usar el esquema y PCB. Diseñé y modificarlo exactamente para sus propósitos o ideas. Mi PCB desing es disponible aquí http://circuitmaker.com/User/0FAA9686-2FCB-4D39-8F... . Durante el diseño del PCB salieron sobre todo de hoja de datos y usuario de la guía. PCB ha preparado el botón y un diodo programable a la espera de sus ideas:)
Lo que wasn´t mejor es conector para pantalla. Señalo algunos caminos en la capa superior, por lo que es realmente difícil soldar esos caminos al conector, cuando tienes 2 capas PCB hecho en casa. Recomiendo cambiar el diseño de PCB o usar alguna extensión entre la capa superior y el conector. Otra cosa conveniente para mejorar sería conector para cables de ECG:) Cable de ecg de la soldadura, pero tal vez alguien prefiere conector removible.

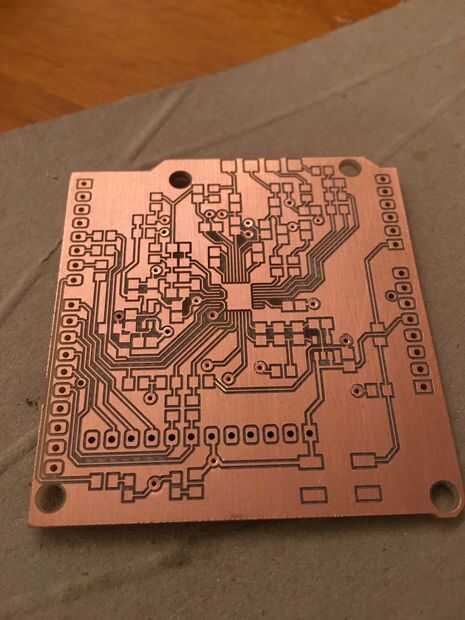

Intenté hacer PCB tan simple como sea posible para permitir que sea en casa. Hice que uno en fotografía en CNC pero estoy seguro de que usted puede utilizar alguna otra manera mencionado aquí en instructables. Of Course, sería mucho mejor para el ruido de la señal que tendría más capas sino que wouldn´t ser muy divertido:)
Si usted decide cambiar de PCB desing, realmente lo importante es preservar la parte analógica del circuito tan limpia como sea posible, intenta mantener la parte inferior sin todos los trazados necesarios.
Os adjunto los datos gerber que utiliza para la fabricación de PCB en la máquina CNC.
