Paso 3: El diseño trabajo
La idea principal del proyecto era crear un shild para "Arduino", que puede utilizarse para voltaje y corriente. El protector tuvo que ser relativamente precisos ~ 1% y ser capaces de mostrar los datos medidos en la pantalla de cristal líquido.
A partir del diseño, decidido a mantener el circuito simple y barato como sea posible. Durante la fase de diseño, he encontrado que puedo llevar a la práctica algunas funciones útiles adicionales sin grandes esfuerzos e inversiones. Porque he usado chip dual opamp y uno de los amplificadores integrados para el metro del amperio, estaba buscando una manera, cómo podría usar el otro. Me decidí a diseñar con su uso un voltaje al convertidor de corriente, que además podría utilizarse para otras funciones: mediciones de resistencia, diodo/LED controles de funcionalidad, las mediciones de ganancia del Transistor NPN. Esto requiere algunas piezas adicionales, pero han añadido más funcionalidad a la Junta.
Aunque las dos funciones principales podrían hacerse muy precisa (especialmente con el ajuste del software final), las funciones adicionales tienen cierta falta de precisión. El error en algunos casos puede llegar a ~ 10%. La razón por la se explicará más. Seguir leyendo:-).
Hay algunas soluciones sencillas, que drásticamente pueden mejorar también esta precisión, pero requiere algunas partes adicionales y son materia del proyecto de la posible función.

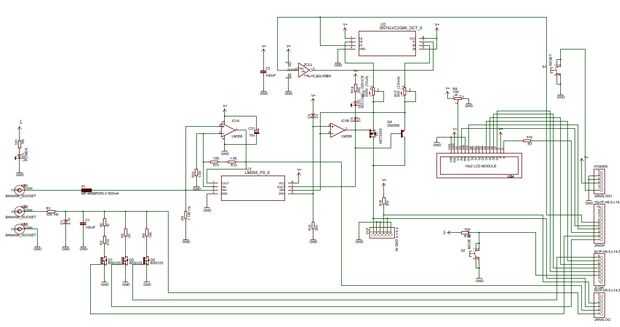

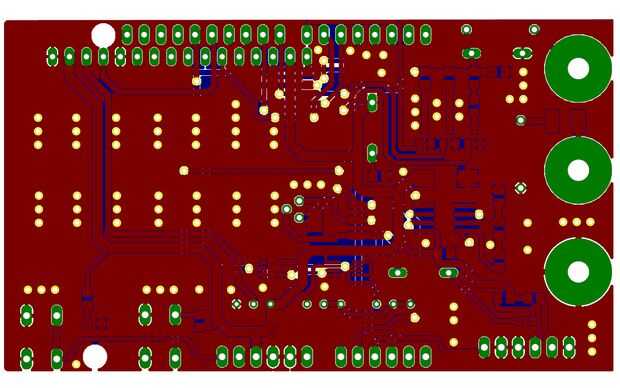

Los esquemas y el diseño de placa PCB se presentan en los cuadros.
Observaciones sobre el esquema:
- En el esquema se pueden ver dos casos de opamp - ambos representan un único chip, pero con diferentes paquetes. Sobre el PCB ambos casos se colocan una sobre otra. En la realidad deberá soldarse sola viruta. Esto hace que enfoque el PCB más universal - diferentes tipo de paquetes es compatibles simultáneamente.
- La misma técnica de diseño se utiliza también para el transistor. Puede ser PMOS o BJT PNP, y puede tener diferentes paquetes.
- Esta cadena es opcional. Los dispositivos pueden ser omitidos. Cuando se utiliza el transistor PMOS, el LED podría indicar si se conecta algún dispositivo para la medición: la carga es de alta intensidad - falta, baja intensidad - la carga es conectada. Cuando se utiliza el BJT PNP para VIC (voltaje convertidor actual), es difícil ver un cambio en la intensidad del LED. Las ventajas / desventajas de usar PMOS o PNP serán discutidos más.
El "águila" archivos de diseño se unen al proyecto y están disponibles para su descarga y uso gratuito.
