Paso 4: Explicación: Cómo funciona este escudo...
El esquema puede ser bastante complicado. Por eso que voy a intentar explicar cómo funcionan las diferentes funciones, separar el circuito en sub-bloques, simplificarlos y mostrando cómo se hacían los cálculos.

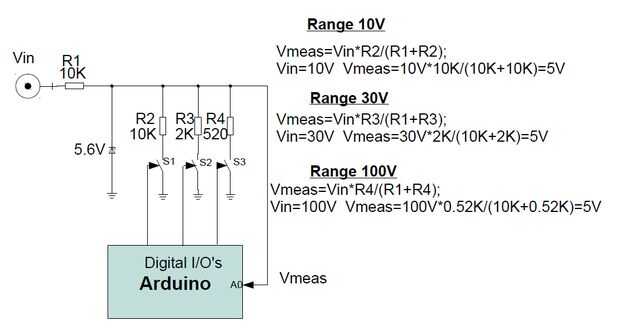

Vamos a empezar con el voltímetro. En la foto, se aprecia su esquema simplificado. Tres divisores de voltaje (para las tres gamas) puede ser formados o bien por el uso de interruptores controlados por la placa "Arduino". Sólo un interruptor está cerrado durante la medición de voltaje. Como interruptores uso modo de realce NMOS transistores del tipo BSS123 de conmutación. Tienen Ron típico alrededor de 6 a 10 ohmios, que no afecta mucho la precisión de los rangos 0-10V, 0-30V. Para la gama 0-100V, su Ron se tiene en cuenta, en el cálculo de la relación del divisor de tensión.
El diodo Zener se utiliza para sujetar el VMED potencial (el voltaje aplicado a la analógica A0 entrada de "Arduino") en el 5.6V y para proteger el chip Atmel. Su valor de fijación con abrazadera se toma con la presunción, que la Junta se suministra fuente de 5V. Este diodo Zener debe ser elegido con mucho cuidado. Tomé uno de diez medidas. Deben satisfacer dos criterios:
- El voltaje no debe ser superior a 5.6V
- La corriente que fluye a través del diodo en sentido inverso, cuando se aplican 5V en él debe estar cerca de 0. Si fluye corriente significativa, esto afectará la exactitud de la medida y presentará algunos no linealidad. El diodo, que soldado pasaba sólo 1uA.
