Escudo de multímetro digital de Arduino (5 / 17 paso)

Paso 5: Cómo se mide la corriente...

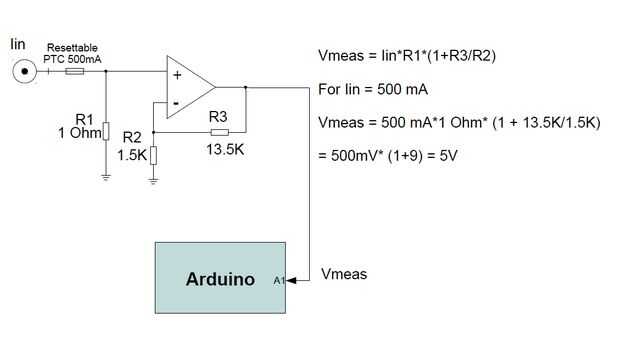

Se puede ver cómo la corriente se mide en el esquema presentado.
La corriente medida se pasa a través de la resistencia de 1 ohmio a la tierra. Amplificador, que la salida se conecta con la A1 entrada analógica "Arduino" es amplificar la caída de voltaje sobre la resistencia con aumento de 10.
Para evitar daños, cuando mayor luego deseado se aplica corriente en el amperímetro, he puesto una PTC reseteable de 500mA.
