Escudo de multímetro digital de Arduino (7 / 17 paso)

Paso 7: Cómo se mide el Beta...

La corriente, que generación fue explicado en el paso anterior se pasa a través de diferentes dispositivos: resistencias, diodos, LEDs, diodos de Schottky... etc. Se mide la caída de tensión generada por el dispositivo correspondiente. Este voltaje puede servir como información conocimiento del funcionamiento del dispositivo. Por ejemplo, la fibrilación ventricular (la caída de tensión sobre el dispositivo, cuando se conecta en dirección de avance) puede variar por:
diodes                                                           -  0.4V- 0.8V
Diodos de Schottky - 0.1V-0.5V
LED (depende del color) - 1.1V-3.5V... etc.
Para esta verificación, se utiliza la corriente de 10uA.
Si la actual 2.5mA se pasa aunque los dispositivos mencionados, estas tensiones se convierten en mayor. El LED de comenzar a brillar. Esto es forma de probar con seguridad la funcionalidad de diodos LED. (Los blancos no podrían brillar intensamente - a veces requieren más de 3V).

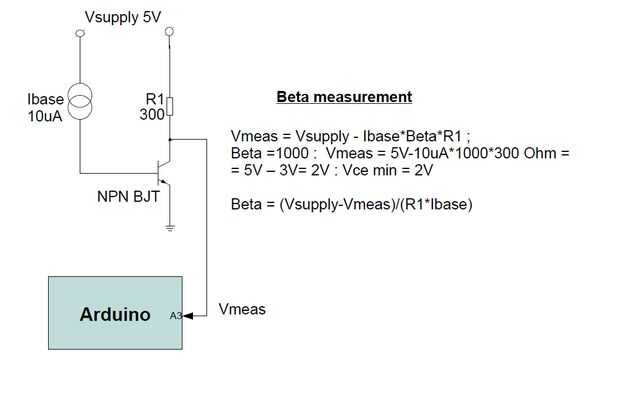

La corriente con valor 10uA se utiliza también para la medición de NPN BJT Beta (Hfe). El circuito y el cálculo correspondiente para que esto se pueden ver en la imagen
