Escudo de programación ATtiny 85 (3 / 7 paso)

Paso 3: Rúbrica masculino Pins

-En primer lugar tenemos que introducir los pasadores de la 4 rúbrica en los headers hembra 13,12,11 y 10. A continuación es necesario insertar las clavijas de corriente y tierra para Arduino (5v y tierra que es)

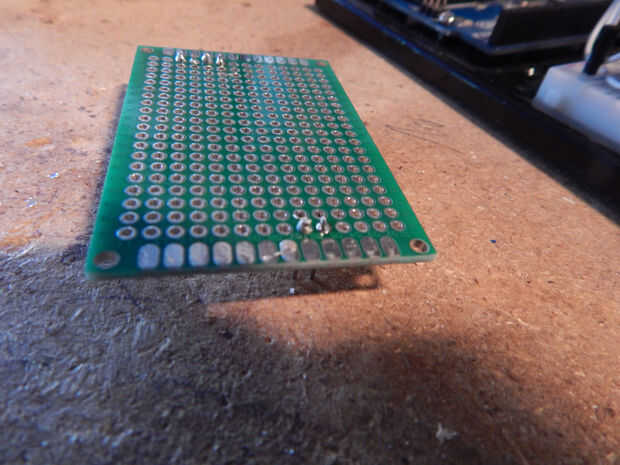

-Luego coloque la pref-board sobre los pernos, asegurándose que las clavijas atraviesan el todo como en la foto 3.

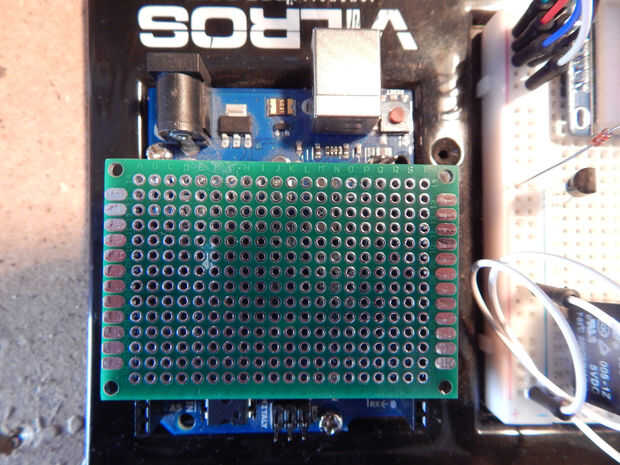

-Mantenerte pins en el mismo lugar y suelde el lado corto de los encabezados de hombres como en la figura 4.
