Escudo de programación ATtiny 85 (6 / 7 paso)

Paso 6: Reset Pin

Esta parte puede ser un poco difícil de explicar, pero básicamente son usar cable para las conexiones para conectar el pin de reset. MIRA LAS FOTOS!!!

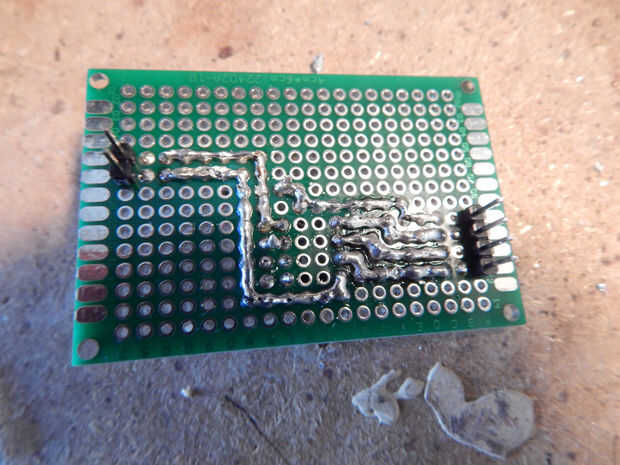

-En primer lugar crear una pista de soldadura del fondo encabezado pin (de las patillas de la cuatro cabecera) que deja dos orificios por debajo de la parte derecha de la toma.

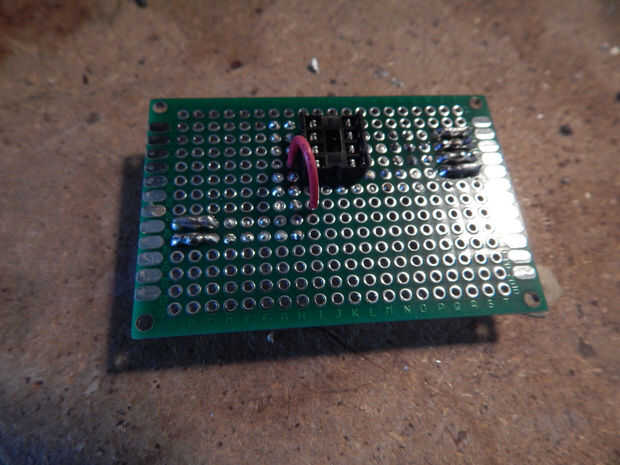

-Ahora, inserte un trozo de alambre que va a conectar el pin de la cabecera a la patilla derecha superior del encaje (Fig. 3)

-Terminar el cable al pin derecho superior de la toma de corriente de soldadura.
