Escudo de programación de 8 pines (10 / 14 paso)

Paso 10: corto

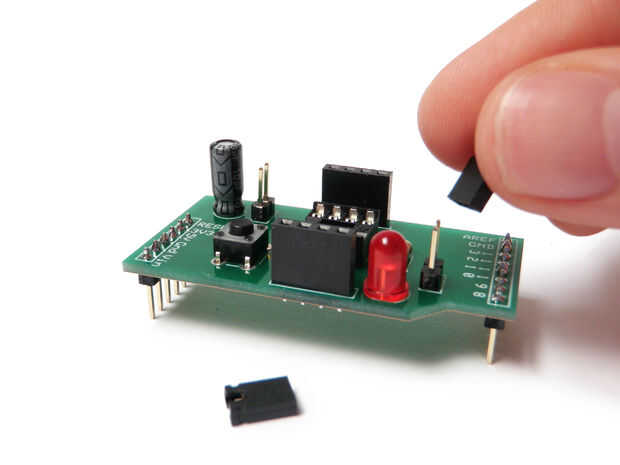

Poner los bloques de cortocircuitos en los 2 pines.

Puede que desee considerar retirar el bloque de cortocircuito siguiente el LED durante la programación (y dependiendo del circuito). Este bloque cortocircuito básicamente conecta el LED al Pin Digital 0 y se utiliza para la prueba. Si está usando ese pin para cualquier otra cosa, probablemente quieren mantener el LED de desconectado.

El otro bloque de cortocircuito es para conectar el condensador de 10uF entre resistencia y masa. Este condensador se necesita en gran parte al trabajar con el Arduino Uno. Versiones anteriores pueden o pueden no necesitar este condensador conectado al programar el ATtiny.
