Escudo de programación de 8 pines (1 / 14 paso)

Paso 1: Ir a buscar cosas

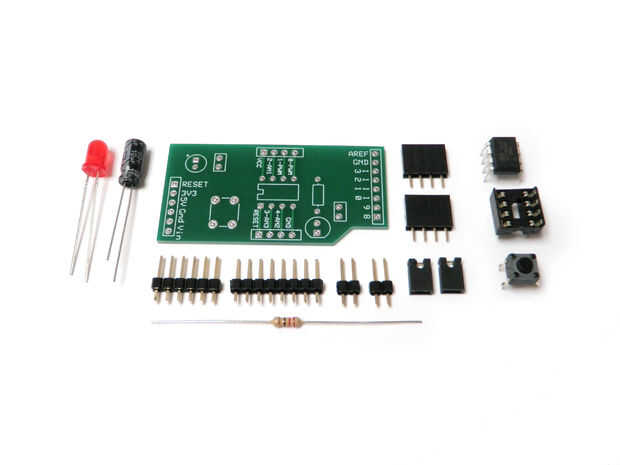

Lo que necesita:

-Protector de circuitos (descargar el archivo fuente: 8pinshielf.pcb)
-ATtiny chip
-zócalo de 8 pines 0.3"
-Interruptor táctil SPST
-condensador electrolítico de 10uF 16V
-5 m m LeD
-resistencia de 1/4 watt 220 ohmios
-cabezal macho 6 pines
-cabezal macho 8 pines
-(x2) cabezal macho 2 pines
-(x2) un cortocircuito bloques
