Escudo de programación de Arduino Attiny (2 / 5 paso)

Paso 2: medición

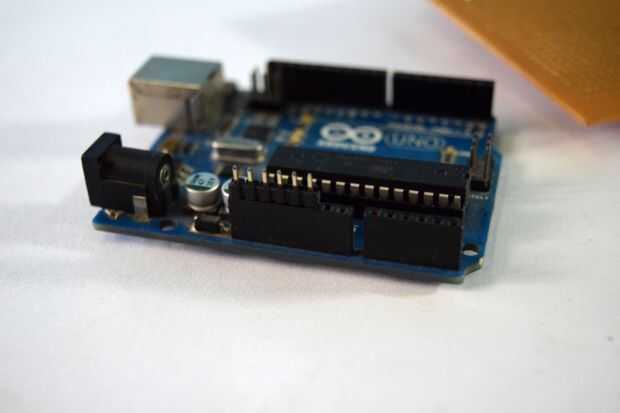

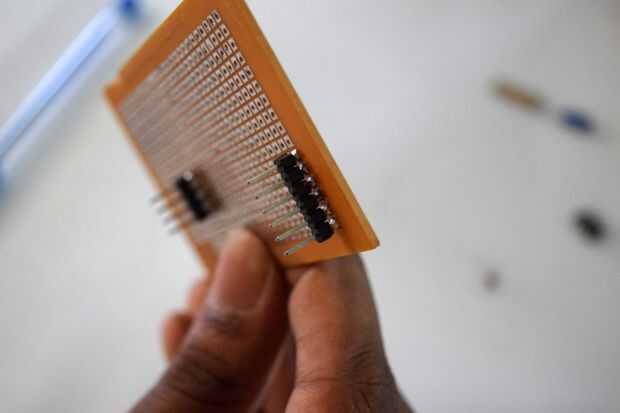

Para este proyecto utilizaremos el digital pines 10, 11, 12, 13 y + 5v, tierra y reajustar los pernos de la arduino uno. Permite así iniciar con corte de los pernos de la rúbrica en la cantidad necesaria. Entonces conecte los encabezados en el PCB y marque el diseño del escudo. Los pasadores de encabezado en el Arduino, para el movimiento de los pernos de soldadura de la soldadura de los conectores negros hasta un poco y luego la soldadura.

Después de soldar colocar el PCB en el Arduino para ver si todo encaja bien.
